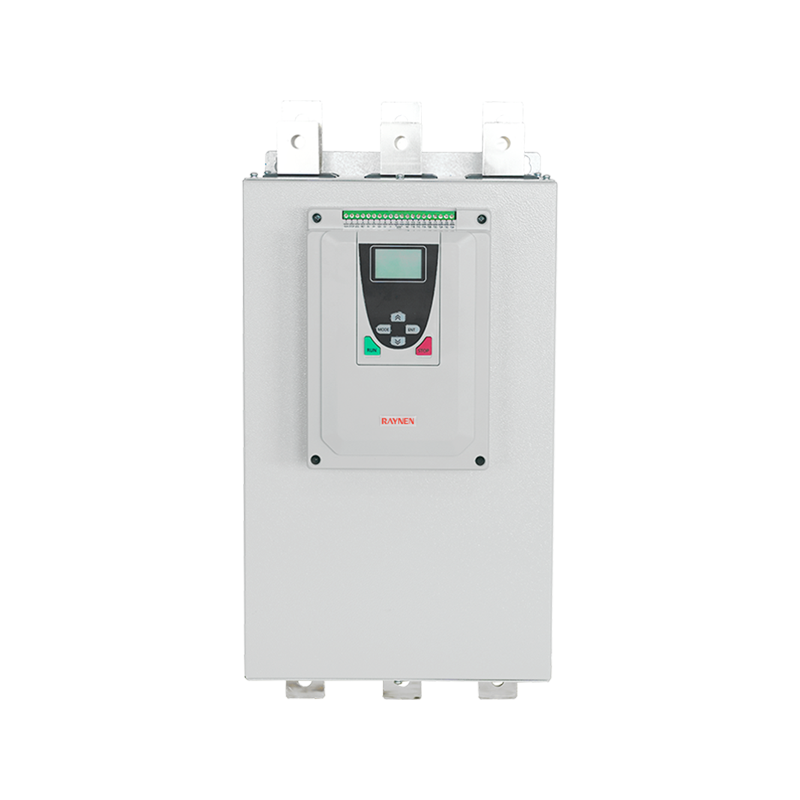

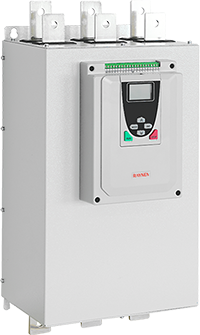

خلاصه محصول
مشخصات
 | پارامتریک | |
| مدل | RSE-T3-250-E ~ RSE-T3-320-E | |
| نوع دور زدن | نوع بای پس خارجی | |
| ولتاژ | 380 ولت | |
| قدرت موتور تطبیقی (کیلو وات) | 250/280/320 | |
| جریان خروجی نامی (A) | 500/560/640 | |
| ابعاد (میلی متر) | 604*292*258 | |
| اندازه نصب (میلی متر) | 503*247 | |
ویژگی های محصول
| کیفیت فوق العاده |  | کنترل از راه دور |  |
| • همه شاخصهای عملکرد با دقت طراحی و آزمایش شدهاند • حفاظت از همه سطوح • نصب و ادغام آسان در سیستم کنترل | • عملکرد ارتباط برای کنترل از راه دور، نظارت و عملکردهای تنظیم استفاده می شود • از طریق رابط استاندارد RS485، می توانید با PC و PLC متصل شوید | ||
| کنتاکتور دور زدن، کاهش تلفات |  | صفحه کلید راحت |  |
| • در پایان Starting، کنتاکتور دور زدن شروع میشود • گرمای داخل استارتر کاهش مییابد و تلفات به حداقل میرسد • همه عملکردهای محافظتی مؤثر باقی میمانند (گرمای بیش از حد، بارگذاری بیش از حد، عدم بارگیری، و غیره) | • برای تنظیم دادههای موتور از صفحهکلید ساده و شهودی استفاده کنید • صفحهکلید انگلیسی کار را آسانتر میکند | ||
| طراحی کم ضرر |  | راحت تر |  |
| RDS میتواند بهطور مداوم وضعیت عملکرد موتور را از طریق راههای زیر بهبود بخشد: • فناوری کنترل استارت نرم تطبیقی برای اطمینان از منحنی سرعت موتور به کار گرفته شده است صاف و پیوسته و به صورت یکنواخت در هر حالتی بدون نقطه عطف سرعت بالا می رود • تنشهای مکانیکی و هیدرولیکی را کاهش میدهد • کاهش بار سیستم توزیع برق (پیک ولتاژ، جریان اضافه) | • ارتباط RS485، Modbus • سیمکشی بالایی، اتصال آسان | ||
| قدرت قابل اجرا |  | ||
| • برای طیف وسیعی از منبع تغذیه ژنراتورها درخواست دهید | |||
اتصال مستقیم سیم کشی را ساده می کند
سیم کشی و پایانه ها
نامگذاری مدل
جدول انتخاب
| مدل (380 ولت) | قدرت موتور تطبیقی ( kW ) | من خارج شدم (الف) | ابعاد H*W*D (میلی متر) | اندازه نصب (میلی متر) | |
| H1*W1 | دیافراگم | ||||
| RSE-T3-7-E | 7.5 | 15 | 296*170*169 | 265*155 | M6 |
| RSE-T3-11-E | 11 | 23 | |||
| RSE-T3-15-E | 15 | 30 | |||
| RSE-T3-18-E | 18.5 | 37 | |||
| RSE-T3-22-E | 22 | 45 | |||
| RSE-T3-30-E | 30 | 60 | |||
| RSE-T3-37-E | 37 | 75 | |||
| RSE-T3-45-E | 45 | 90 | |||
| RSE-T3-55-E | 55 | 110 | |||
| RSE-T3-75-E | 75 | 150 | 378*192*227 | 308*150 | M8 |
| RSE-T3-90-E | 90 | 180 | |||
| RSE-T3-110-E | 115 | 230 | |||
| RSE-T3-132-E | 132 | 264 | 558*264*260 | 458*220 | M10 |
| RSE-T3-160-E | 160 | 320 | |||
| RSE-T3-185-E | 185 | 370 | |||
| RSE-T3-200-E | 200 | 400 | |||
| RSE-T3-250-E | 250 | 500 | 604*292*258 | 503*247 | M10 |
| RSE-T3-280-E | 280 | 560 | |||
| RSE-T3-320-E | 320 | 640 | |||
| RSE-T3-400-E | 400 | 800 | 675*410*228 | 536*340 | M10 |
| RSE-T3-450-E | 450 | 900 | |||
| RSE-T3-500-E | 500 | 1000 | |||
عملکرد و پیکربندی
| مشخصات الکتریکی | |
| ولتاژ کاری نامی | سه فاز 15±380 ولت |
| فرکانس کاری نامی | 50 هرتز یا 60 هرتز (لطفا قبل از سفارش مشخص کنید) |
| تعداد فازهای کنترل شده | 3 |
| موتور قابل اجرا | موتور القایی سه فاز قفس موس/موتور ناهمزمان |
| فرکانس شروع | بسته به بار، توصیه می شود در شرایط عادی بیش از 10 بار در ساعت شروع و متوقف شود و در بار سنگین 6 بار. |
| روش شروع | سطح شیب دار ولتاژ، رمپ جریان، محدودیت جریان، اینچ، محدودیت جریان رمپ ولتاژ، رمپ ولتاژ پرش ناگهانی |
| روش توقف | توقف آزاد، توقف نرم |
| عملکرد حفاظتی | حفاظت از دست دادن فاز، حفاظت در برابر جریان اضافه، محافظت در برابر اضافه بار، حفاظت از عدم تعادل جریان، حفاظت از گرمای بیش از حد، حفاظت از زمان شروع و غیره. |
| ویژگی های زیست محیطی | |
| دمای عملیاتی | -10℃~40℃ (40℃~60℃ نیاز به کاهش ظرفیت) |
| دمای ذخیره سازی | -25℃~70℃ |
| رطوبت نسبی | 95% بدون تراکم یا چکه |
| ارتفاع | زیر 1000 متر (1000 تا 3000 متر برای کاهش ظرفیت نیاز است) |
| روش خنک کننده | خنک کننده طبیعی هوا |
| روش نصب | دیواری |
| دیگر | بدون گاز قابل اشتعال، انفجاری، خورنده، بدون گرد و غبار رسانا یا پودر فلز |
| استانداردها و گواهینامه | |
| استانداردهای پیاده سازی | GB/T14048.6 |
| گواهینامه | CCC |
| مشخصات مدار کنترل | |
| دور زدن -01، 02 | 01، 02 شروع و پس از اتمام برای کنترل کنتاکتور بای پس بسته می شود. (نمودار) |
| خروجی را اجرا کنید -03، 04، 05 | 03، 04، 05 همگی خروجی های رله قابل برنامه ریزی هستند و زمان تاخیر با کد f4 تنظیم می شود. تابع خروجی با کد FE تنظیم می شود و زمانی که خروجی معتبر باشد بسته می شود. |
| خروجی خطا -06، 07، 08 | 06، 07، 08 خروجی های رله خطا قابل برنامه ریزی هستند، در صورت بروز خطا یا قطع برق بسته می شوند و با روشن بودن برق باز می شوند. |
| خروجی آنالوگ -09، 10 | 09، 10 می تواند اطلاعات جاری را که با بار تغییر می کند اندازه گیری کند. 400% خروجی 4 ~ 20mA مقدار کالیبراسیون، فرمول محاسبه: D = 400/16 (1x-4). lx مقدار واقعی اندازه گیری (mA) است. جریان موتور (%). |
| ورودی توقف فوری -11 | 11 و قطع مشترک بلافاصله موتور را متوقف می کند (یا سایر نقاط بسته شدن عادی را به صورت سری وصل می کند. |
| ورودی توقف نرم -12 | 12 و قطع مشترک باعث توقف نرم موتور (یا توقف آزاد) می شود. |
| شروع به تایپ کنید -13 | 13 و بسته شدن معمولی باعث می شود موتور کار کند |
| مشترک -14، 15 | مشترک terminal for input signal |
| RS485 -16، 17، 18 | ترمینال ارتباطی RS485، چندین استارت نرم افزاری را وصل کنید 16 ارتباط، اتصال به زمین |
| PE -19 | پایانه اتصال به زمین |
