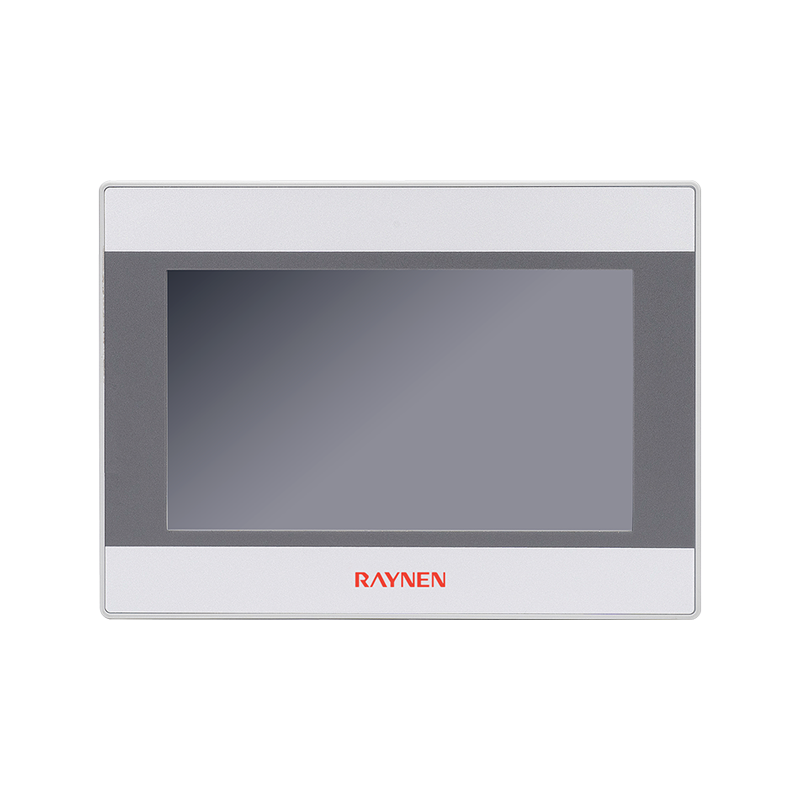

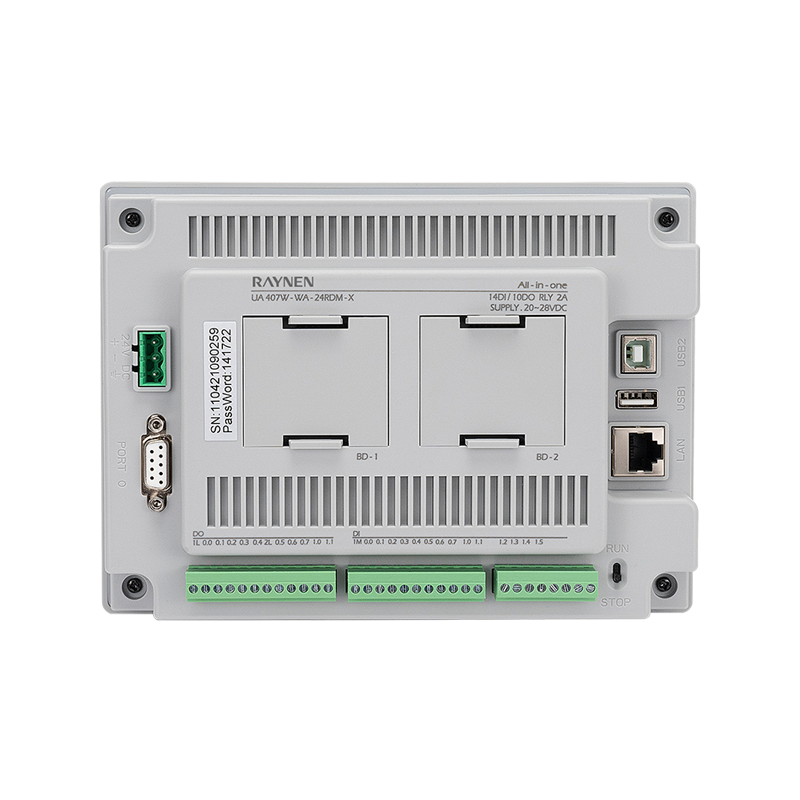

خلاصه محصول
| | • از عملکردهای اینترنت صنعتی پشتیبانی میکند و میتوان از راه دور با آن کار کرد. • پورت شبکه میتواند مستقیماً برنامههای HMI و PLC را برای دانلود آسان دانلود کند. • بدنه اصلی از مقادیر دیجیتال و آنالوگ پشتیبانی میکند که میتوانند بر اساس آن انتخاب شوند. • از 2 نسخه بسط BD پشتیبانی می کند تا به طور انعطاف پذیر با نیازهای مختلف در محل سازگار شود. • بخش PLC از برنامهنویسی به سبک ژاپنی استفاده میکند |
مزیت
| | | |
| 1 گیگاهرتز | پسوند BD | RAM 256M/FLASH 256M |
| سرعت بالا، استفاده روان | ترکیبات مختلف تخته BD | ظرفیت بزرگ، ذخیره سازی داده های عظیم |
| | | |
| | | |
| دانلود پورت شبکه | RS485 | محیط های برنامه نویسی متنوع |
| پورت شبکه می تواند PLC و HMI را دانلود کند برنامه ها | پشتیبانی از دستگاه سریال خارجی | پشتیبانی از برنامه نویسی ژاپنی |
| | | |
| |  | |
| هاست USB | اسکریپت لوا | اینترنت اشیا |
| برنامه های HMI را به روز کنید و داده ها را ذخیره کنید | پشتیبانی از اسکریپت ها، عملیات متنوع تر | پشتیبانی صنعتی از اینترنت اشیا، نظارت از راه دور |
اندازه محصول (واحد: میلی متر)
مشخصات
| شماره سفارش | امارات متحده عربی 407W WA-24RDM-X | امارات متحده عربی 407W WA-18RAM-X | امارات متحده عربی 407W WA-24TDM-X | امارات متحده عربی 407W WA-18TAM-X | |
| مشخصات HMI | |||||
| صفحه نمایش LCD | 7 اینچ TFT | ||||
| رنگ نمایش | 65535 رنگ | ||||
| قطعنامه | 1024×600 | ||||
| نوع نور پس زمینه | IPS | ||||
| روشنایی نمایشگر | 400 سی دی/㎡ | ||||
| عمر نور پس زمینه | > 20000 ساعت | ||||
| نوع لمسی | نوع مقاومتی 4 سیم | ||||
| پردازنده | R16، 1 گیگاهرتز | ||||
| ذخیره سازی | 256 مگابایت فلش 256 مگابایت DDR3 | ||||
| میزبان USB | USB2.0 × 1، نوع A (USB1)، پشتیبانی از سیستم عامل دیسک U و به روز رسانی پیکربندی | ||||
| USB Slave | N/A | ||||
| اترنت | 10/100M تطبیقی | ||||
| نرم افزار برنامه نویسی | Uniface | ||||
| قطعه PLC | |||||
| حافظه | سری سازمان ملل | برنامه 16K داده 10K | |||
| سری X | برنامه 32K | ||||
| تعداد کل تایمرها | سری سازمان ملل | مجموع 256، 4 1ms، 16 10ms، 236 100ms | |||
| سری X | مجموع 512، 260 1ms، 46 10ms، 206 100ms | ||||
| مجموع شمارنده ها | 256 | ||||
| ساعت | ساخته شده در | ||||
| حفظ قدرت خاموش | پشتیبانی کنید | ||||
| رابط ارتباطی | PORT0: PPI/MODBUS/Freeport (3-RS485 , 8-RS485-) PORT1: پشتیبانی از PPI (توکار) | ||||
| ورودی دیجیتال یکپارچه محلی | 14 ورودی 24VDC | 10 ورودی 24VDC | 14 ورودی 24VDC | 10 ورودی 24VDC | |
| نوع ورودی | PNP/NPN | ||||
| شمارش با سرعت بالا | پشتیبانی کنیدs 2-way 20KHz single-phase input, or 1-way 20KHz AB phase input | ||||
| خروجی دیجیتال یکپارچه محلی | 10 خروجی، رله | 8 خروجی، رله | 10 خروجی، ترانزیستور NPN | 8 خروجی، ترانزیستور NPN | |
| جریان نامی در هر نقطه [حداکثر] | 1 هرتز | 1 هرتز | 50 هرتز × 2 | 50 هرتز × 2 | |
| خروجی پالس | - | 4 AI | - | 4 AI | |
| ورودی آنالوگ یکپارچه محلی | - | 12 بیت | - | 12 بیت | |
| قطعنامه | - | 0-20 میلی آمپر | - | 0-20 میلی آمپر | |
| ورودی فعلی | - | 0 تا 32000 | - | 0 تا 32000 | |
| گستره مقیاس کامل قالب کلمه داده | - | 2AO | - | 2AO | |
| خروجی آنالوگ یکپارچه محلی | - | 12 بیت | - | 12 بیت | |
| قطعنامه full-scale range | - | ولتاژ 0-10V جریان 0-20mA | - | ولتاژ 0-10V جریان 0-20mA | |
| محدوده سیگنال | - | 0 تا 32000 | - | 0 تا 32000 | |
| گستره مقیاس کامل قالب کلمه داده | | | | | |
| گسترش برد BD | پشتیبانی کنیدs up to 2 BD boards | ||||
| سرویس پلت فرم | |||||
| دانلود از راه دور VPN | پشتیبانی کنید | ||||
| نظارت بر داده ها از راه دور | پشتیبانی کنید 500 real-time data | ||||
| فشار زنگ هشدار | پیامک / وی چت / تلفن / برنامه | ||||
| مشخصات برق | |||||
| منبع تغذیه | 24 ولت DC | ||||
| قدرت | 8 وات | 9 وات | 8 وات | 9 وات | |
| ویژگی های ساختاری | |||||
| رنگ بدنه | خاکستری | ||||
| جنس بدنه | پلاستیک ABS PC | ||||
| ابعاد | 203 × 149 × 60 (mm) | ||||
| اندازه بازشو | 192 x 138 (mm) | ||||
| وزن | حدود 1.2 کیلوگرم | ||||
| دمای عملیاتی | 0 ~ 50 ℃ | ||||
| سطح حفاظت | پنل جلو IP65 | ||||
نمودار سیم کشی
