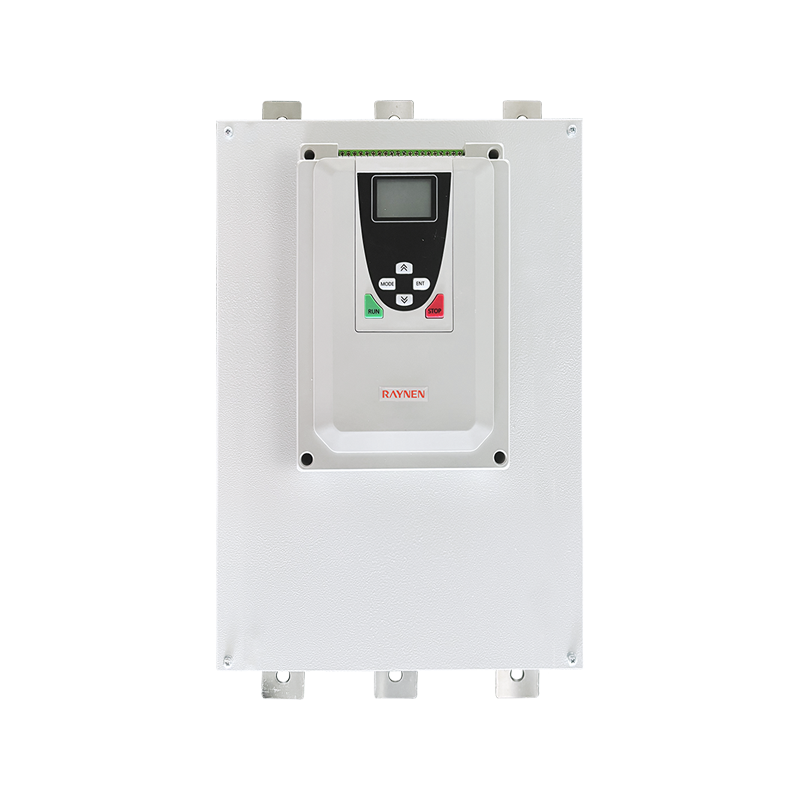

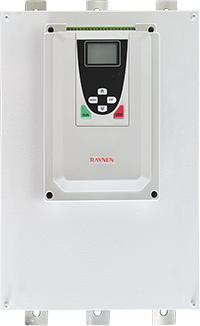

خلاصه محصول
مشخصات
 | پارامتریک | |
| مدل | RSE-T3-132-O ~ RSE-T3-200-O | |
| نوع دور زدن | نوع بای پس آنلاین | |
| ولتاژ | 380 ولت | |
| قدرت موتور تطبیقی (کیلو وات) | 132/160/185/200 | |
| جریان خروجی نامی (A) | 264/320/370/400 | |
| ابعاد (میلی متر) | 574*348*248 | |
| اندازه نصب (میلی متر) | 493*280 | |
بررسی اجمالی محصول
| | منبع تغذیه کنترل مستقل (220VAC)، تنظیم پارامتر بدون منبع تغذیه (380V) نیز امکان پذیر است. |
| | پس از برداشتن کنتاکتور بای پس، محدودیت تماس کنتاکتور وجود ندارد و طول عمر آن بیشتر می شود |
| | سازگار با کنتاکتورهای خارجی، انعطاف پذیرتر برای استفاده و مناسب برای طیف وسیع تری از کاربردها |
 | می تواند بارهای موتور غیر سنتی مانند بخاری موتور، بارهای مقاومتی و بارهای ترانسفورماتور را هدایت کند. |
 | این می تواند کاملاً جایگزین کنتاکتورهای حالت جامد شود و علاوه بر آن عملکردهای شروع نرم و توقف نرم را ارائه دهد |
 | پشتیبانی از اتصال داخلی موتورها، مناسب برای موتورهایی با مشخصات بزرگتر |
سیم کشی و پایانه ها
نامگذاری مدل
جدول انتخاب
| مدل (380 ولت) | قدرت موتور تطبیقی ( kW ) | من خارج شدم (الف) | ابعاد H*W*D (میلی متر) | اندازه نصب (میلی متر) | |
| H1*W1 | دیافراگم | ||||
| RSE-T3-7-O | 7.5 | 15 | 342*200-214 | 299*145 | M6 |
| RSE-T3-11-O | 11 | 23 | |||
| RSE-T3-15-O | 15 | 30 | |||
| RSE-T3-18-O | 18.5 | 37 | |||
| RSE-T3-22-O | 22 | 45 | |||
| RSE-T3-30-O | 30 | 60 | |||
| RSE-T3-37-O | 37 | 75 | |||
| RSE-T3-45-O | 45 | 90 | |||
| RSE-T3-55-O | 55 | 110 | |||
| RSE-T3-75-O | 75 | 150 | 443*243*248 | 392*180 | M8 |
| RSE-T3-90-O | 90 | 180 | |||
| RSE-T3-110-O | 115 | 230 | |||
| RSE-T3-132-O | 132 | 264 | 574*348*248 | 493*280 | M10 |
| RSE-T3-160-O | 160 | 320 | |||
| RSE-T3-185-O | 185 | 370 | |||
| RSE-T3-200-O | 200 | 400 | |||
| RSE-T3-250-O | 250 | 500 | 600*430*283 | 519*340 | M10 |
| RSE-T3-280-O | 280 | 560 | |||
| RSE-T3-320-O | 320 | 640 | |||
عملکرد و پیکربندی
| مشخصات الکتریکی | |
| منبع تغذیه کنترلی نامی | تک فاز 220VAC±15%، 50/60Hz |
| ولتاژ نامی منبع تغذیه | سه فاز 380V~480V (-10%~15%) |
| فرکانس منبع تغذیه نامی | 50 هرتز یا 60 هرتز |
| تعداد فازهای کنترل شده | 3 |
| موتور قابل اجرا | موتور القایی سه فاز قفس سنجابی/موتور ناهمزمان |
| فرکانس شروع | بستگی به شرایط بار دارد. توصیه می شود در شرایط عادی بیش از 10 بار در ساعت و در شرایط بار سنگین 6 بار در ساعت شروع و متوقف شود. |
| حالت شروع | سطح شیب دار ولتاژ، رمپ جریان، محدودیت جریان، اینچ، محدودیت جریان رمپ ولتاژ، رمپ ولتاژ پرش ناگهانی |
| حالت توقف | توقف آزاد، توقف نرم |
| عملکرد حفاظتی | حفاظت از دست دادن فاز، حفاظت جریان اضافه، حفاظت از اضافه بار، حفاظت از عدم تعادل جریان، حفاظت در برابر گرمای بیش از حد، حفاظت از زمان شروع، محافظت در برابر ولتاژ/اضافه ولتاژ، حفاظت از فرکانس شروع بیش از حد، حفاظت جریان بالا، حفاظت از خرابی تریستور، حفاظت توالی معکوس برق، حفاظت از خطای سیم کشی و غیره. |
| ویژگی های زیست محیطی | |
| دمای عملیاتی | -10 ~ 40 ℃ (40 ~ 60 ℃ نیاز به کاهش ظرفیت) |
| دمای ذخیره سازی | -25 ~ 70 ℃ |
| رطوبت نسبی | 95% بدون تراکم یا چکه |
| ارتفاع | زیر 1000 متر (1000 تا 3000 متر برای کاهش ظرفیت نیاز است) |
| روش خنک کننده | خنک کننده هوای اجباری |
| روش نصب | دیواری |
| دیگر | بدون گازهای قابل اشتعال، انفجاری یا خورنده، بدون گرد و غبار رسانا یا پودر فلز |
| استانداردها و گواهینامه | |
| استانداردهای پیاده سازی | GB/T14048.6 |
| گواهینامه | CCC |
