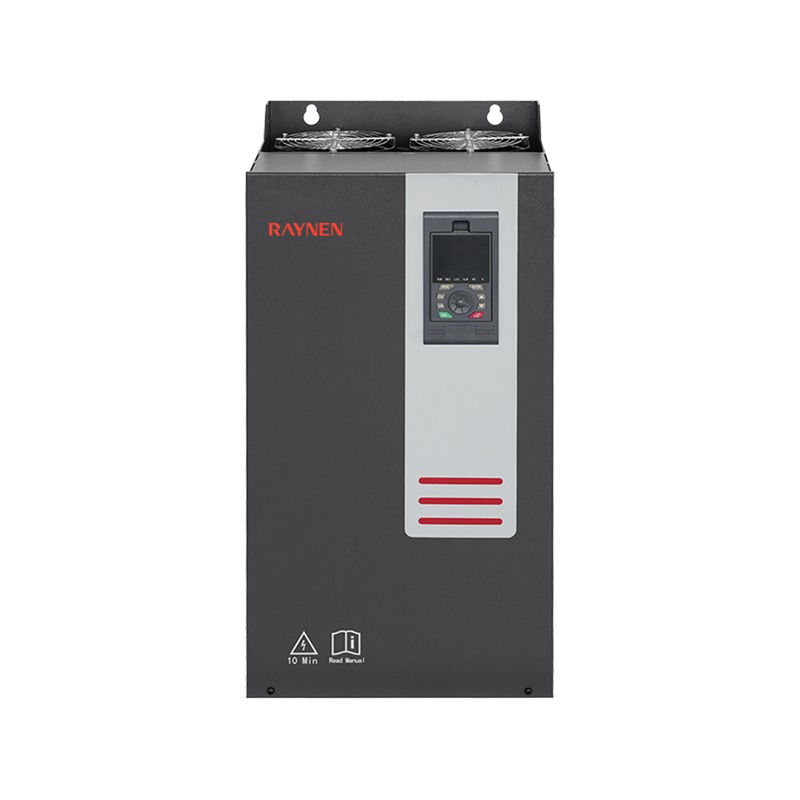

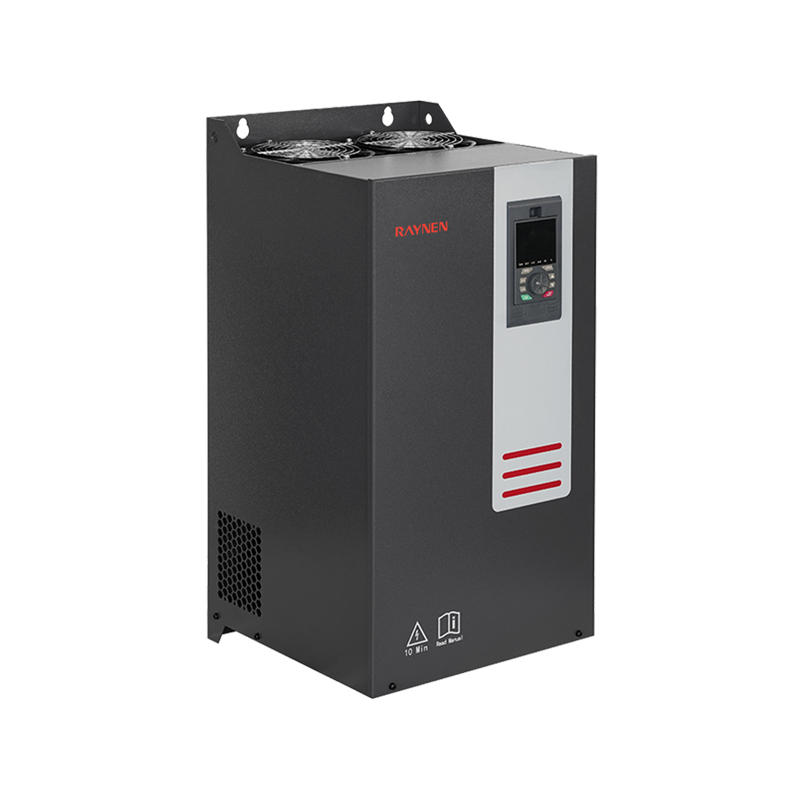

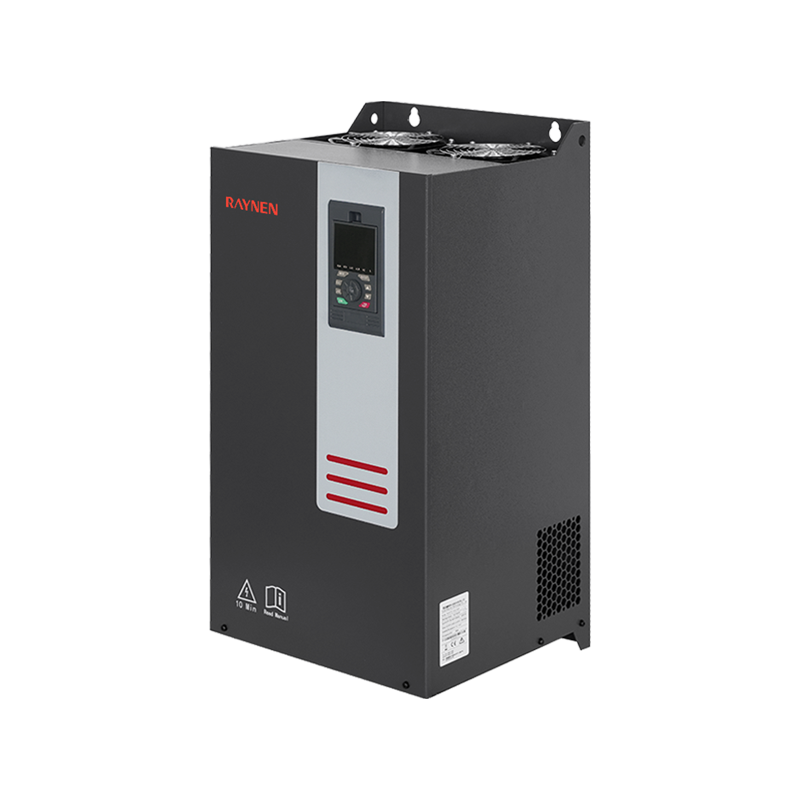

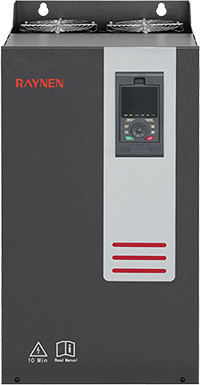

خلاصه محصول
| پارامتریک | ||
 | مدل | RVE32-T3-132G/160P ~ RVE32-T3-185G/200P |
| ولتاژ | 380 ولت | |
| دارای رتبه P (کیلووات) | 132/160/185/200 | |
| جریان ورودی نامی (A) | 265/310/355/385 | |
| جریان خروجی نامی (A) | 260/305/350/380 | |
| ابعاد (میلی متر) | 720*355*345 | |
| اندازه نصب (میلی متر) | 698*240 | |
تنظیمات پارامتر
جزئیات
 | فن ● طراحی کانال هوای دوگانه ● خنک کننده ● ضد گرد و غبار ● کاهش نویز |
 | برد پاور ● درد محافظ ویژه ● مقاومت در برابر اسید و قلیایی ● مقاومت در برابر پیری |
 | برد کنترل ● فرکانس پایین ● گشتاور زیاد ● تنظیم خودکار ولتاژ |
 | پنل LCD اختیاری است ● پانل عملیات قابل جابجایی کار را راحت تر می کند |
 | اضافه کردن پارتیشن های اپوکسی ● 37KW تا 160KW: IP40 |
 | ● تست تمام اتوماتیک محصول تمام شده با بار |
 | ● پیری در دمای بالای 60 درجه به مدت 48 ساعت |

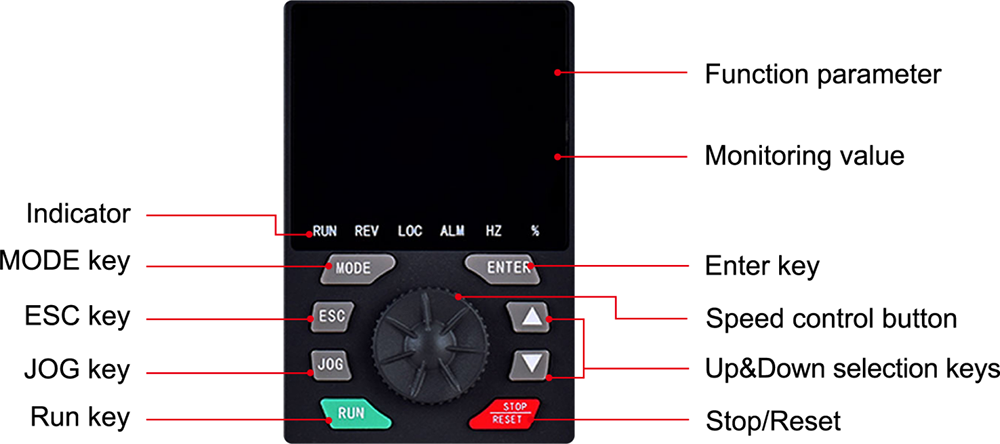

دستورالعمل های عملکرد صفحه کلید
نامگذاری مدل
جدول انتخاب نوع سه فاز T3 (پوسته آهنی)
| مدل اینورتر | دستگاه نوع G (بار سنگین) | دستگاه نوع P (بار سبک) | ابعاد (میلی متر) | اندازه نصب (میلی متر) | ||||||||
| من در (الف) | من خارج شدم (الف) | دارای رتبه P (کیلووات) | من در (الف) | من خارج شدم (الف) | دارای رتبه P (کیلووات) | اچ | دبلیو | D | اچ1 | دبلیو1 | دیافراگم | |
| RVE32-T3-18G/22P | 47 | 38 | 18.5 | 56 | 45 | 22 | 327 | 168 | 185.6 | 313 | 120 | Φ9 |
| RVE32-T3-22G/30P | 56 | 45 | 22 | 70 | 60 | 30 | 335 | 200 | 195 | 321 | 140 | Φ9 |
| RVE32-T3-30G/37P | 70 | 60 | 30 | 80 | 75 | 37 | 410 | 260 | 214 | 396 | 180 | Φ9 |
| RVE32-T3-37G/45P | 80 | 75 | 37 | 94 | 92 | 45 | ||||||
| RVE32-T3-45G/55P | 94 | 92 | 45 | 128 | 115 | 55 | 520 | 288 | 236 | 500 | 200 | Φ11 |
| RVE32-T3-55G/75P | 128 | 115 | 55 | 160 | 150 | 75 | 560 | 305 | 300 | 543 | 200 | Φ11 |
| RVE32-T3-75G/90P | 160 | 150 | 75 | 190 | 180 | 90 | 600 | 310 | 310 | 583 | 240 | Φ11 |
| RVE32-T3-90G/110P | 190 | 180 | 90 | 225 | 215 | 110 | ||||||
| RVE32-T3-110G/132P | 225 | 215 | 110 | 265 | 260 | 132 | ||||||
| RVE32-T3-132G/160P | 265 | 260 | 132 | 310 | 305 | 160 | 720 | 355 | 345 | 698 | 240 | Φ13 |
| RVE32-T3-160G/185P | 310 | 305 | 160 | 355 | 350 | 185 | ||||||
| RVE32-T3-185G/200P | 355 | 350 | 185 | 385 | 380 | 200 | ||||||
| RVE32-T3-200G/220P | 385 | 380 | 200 | 430 | 425 | 220 | 920 | 480 | 390 | 898 | 320 | Φ13 |
| RVE32-T3-220G/250P | 430 | 425 | 220 | 485 | 480 | 250 | ||||||
| RVE32-T3-250G/280P | 485 | 480 | 250 | 545 | 530 | 280 | 1100 | 480 | 405 | 1078 | 320 | Φ13 |
| RVE32-T3-280G/315P | 545 | 530 | 280 | 610 | 600 | 315 | ||||||
| RVE32-T3-315G/355P | 610 | 600 | 315 | 665 | 650 | 355 | ||||||
| RVE32-T3-355G | 665 | 650 | 355 | - | - | - | 1100 | 650 | 465 | 1060 | 350 | Φ17 |
| RVE32-T3-400G | 785 | 725 | 400 | - | - | - | ||||||
| RVE32-T3-500G | 890 | 860 | 500 | - | - | - | ||||||
| RVE32-T3-560G | 950 | 950 | 560 | - | - | - | 2200 | 1100 | 800 | 943 | 665 | Φ16 |
| RVE32-T3-630G | 1100 | 1100 | 630 | - | - | - | ||||||
| RVE32-T3-710G | 1280 | 1280 | 710 | - | - | - | 2200 | 1400 | 800 | 1100 | 665 | Φ16 |
| RVE32-T3-800G | 1380 | 1380 | 800 | - | - | - | ||||||
نکات: برای 380 ولت VFD، محصولات 37 کیلووات و کمتر مجهز به واحد ترمز داخلی استاندارد هستند، 45 کیلووات-185 کیلووات را می توان با واحد ترمز داخلی، 200-800 کیلووات را می توان به واحد ترمز خارجی مجهز کرد.
عملکرد و پیکربندی
| توابع اصلی برنامه | |
| افزایش گشتاور در فرکانس پایین | از طریق تقویت ولتاژ و افزایش گشتاور، گشتاور فرکانس پایین کنترل V/F و کنترل بردار بدون سنسور سرعت را می توان حدود 0.1٪ تا 30.0٪ افزایش داد. |
| منحنی V/F | نوع خطی، نوع چند نقطه ای |
| منحنی شتاب/کاهش سرعت | شتاب و شتاب خطی یا S شکل: سه گروه زمان شتاب و کاهش سرعت: محدوده زمانی شتاب و کاهش سرعت: 0-3200 ثانیه |
| تنظیم خودکار ولتاژ (AVR) | دبلیوhen the grid voltage changes, it can automatically keep the output voltage constant |
| PID داخلی | سیستم کنترل حلقه بسته که می تواند به راحتی کنترل فرآیند را تحقق بخشد |
| ترمز DC | ترمز DC range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| کنترل دویدن | موتور را می توان بلافاصله راه اندازی و متوقف کرد. محدوده تنظیم فرکانس دویدن: 0.0-20.0 هرتز. حالت توقف حرکتی: کاهش سرعت / ترمز آزاد / DC |
| پرش فرکانس | سه نقطه فرکانس پرش و محدوده فرکانس پرش مربوطه را می توان برای جلوگیری از کارکرد اینورتر در این باند فرکانسی تنظیم کرد. |
| چند سرعته | تا 15 را می توان از طریق 4 پورت ورودی منطقی = فرکانس عملیاتی تنظیم کرد |
| جمع بندی ورودی | از نتیجه عملیات جبری 2 ورودی آنالوگ به عنوان تنظیم فرکانس استفاده کنید و تنظیم فرکانس را انعطاف پذیرتر کنید. |
| جابجایی بین 2 مجموعه از پارامترهای موتور | دو مجموعه از پارامترهای موتور را می توان آزادانه تنظیم کرد و سوئیچ کرد تا با موتور هدایت شده فعلی مطابقت داشته باشد |
| حفاظت از اینورتر | حفاظت از افت فاز ورودی/خروجی، تشخیص زیر بار، حفاظت از گشتاور بیش از حد، حفاظت در برابر ولتاژ، حفاظت از اضافه ولتاژ، حفاظت از جریان اضافه، حفاظت از گرمای بیش از حد، حفاظت از اتصال کوتاه فاز به فاز |
| حفاظت موتور | حفاظت حرارتی موتور، محدودیت جریان موتور، اضافه بار موتور، اتصال کوتاه موتور |
| ویژگی های الکتریکی | |
| ولتاژ ورودی | AC سه فاز، 380-480 ولت، 50/60 هرتز یا تک فاز، 200-240 ولت، 50/60 هرتز |
| ولتاژ خروجی | ولتاژ ورودی 0-100٪، 0.5Hz-400Hz |
| حالت کنترل | گشتاور ثابت V/F، بار دوم V/F، کنترل برداری بدون سنسور، حالت صرفه جویی در انرژی |
| فرکانس سوئیچینگ | 1.5kHz-12kHz عملکرد تنظیم فرکانس سوئیچینگ خودکار را می توان تنظیم کرد: هنگامی که دما افزایش می یابد، فرکانس سوئیچینگ به طور خودکار کاهش می یابد دبلیوhen the temperature returns to normal, the switching frequency returns to the initial value |
| قابلیت جریان بیش از حد | 150% جریان خروجی نامی 60 ثانیه، 200% جریان خروجی نامی 2 ثانیه |
| سیگنال کنترل | ||
| سیگنال تنظیم فرکانس | پنل عملیات یکپارچه | سوئیچ غشایی (دکمه)، دکمه سرعت (پتانسیومتر) |
| سیگنال خارجی | تنظیمات UP/DOWN، ورودی آنالوگ، چند سرعته، پنل خارجی، ارتباط سریال | |
| سیگنال کنترل شروع و توقف | پنل عملیات یکپارچه | دکمه های RUN، STOP |
| سیگنال خارجی | ترمینال ورودی منطقی، پنل خارجی، ارتباط سریال | |

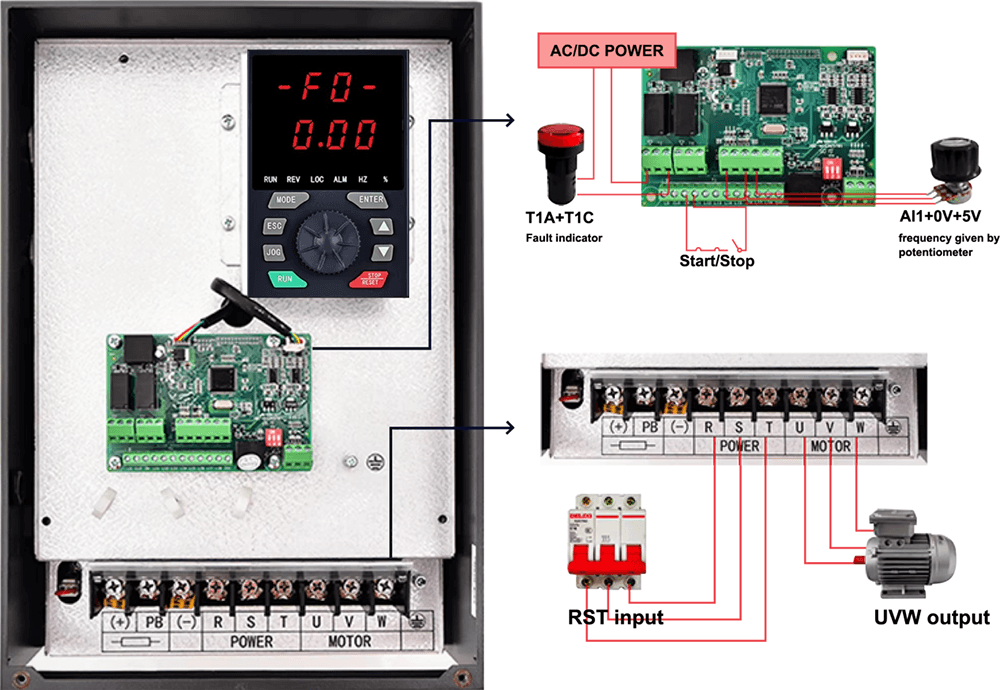

| مشخصات مدار کنترل | ||
| منبع تغذیه داخلی موجود است | 10 ولت 24 ولت | 10 ولتDC±5%, maximum current 10mA, for reference potentiometer 24 ولتDC±5%, maximum current 100mA, for logic input port |
| ورودی آنالوگ | AI1 | ورودی آنالوگ ولتاژ: 0-5VDC یا 0-10VDC، امپدانس 30k است ورودی آنالوگ فعلی: 0/4-20mADC، امپدانس 250Ω است وضوح: تبدیل A/D 10 بیتی تنظیم پیش فرض کارخانه: ورودی ولتاژ 0-5VDC |
| AI2 | ورودی آنالوگ ولتاژ: 0-10VDC یا ورودی پروب PTC وضوح: تبدیل A/D 10 بیتی | |
| ورودی منطقی | LI1-LI8 | منبع تغذیه 0-24VDC منطق مثبت (منبع) و منطق منفی (سینک) اختیاری هستند و پیش فرض کارخانه منطق منفی است. جلو، عقب، اجرا، بازنشانی خطا، چند سرعت و سایر 69 عملکرد اختیاری هستند محصولات 220V 0.4kW-2.2kW و 380V 0.4kW-1.5kW فقط دارای 6 کانال هستند: LI1-LI6 |
| AI1، AI2 ورودی معتبر اجباری | در اینورترهای زیر 11 کیلووات (شامل)، AI1 و AI2 را می توان به عنوان ورودی منطقی تنظیم کرد. F309 و F310 ورودیهای معتبر اجباری هستند و عملکردهای پیکربندی آنها همیشه در حین روشن شدن معتبر هستند. | |
| خروجی آنالوگ | AO1، AO2 | خروجی آنالوگ ولتاژ: 0-10VDC، حداقل امپدانس بار 470Ω است خروجی آنالوگ فعلی: 0/4-20mA، حداکثر امپدانس بار 700Ω است وضوح: 8 بیت فرکانس خروجی، جریان خروجی، تنظیم سرعت، داده های خروجی سریال و سایر عملکردها اختیاری هستند محصولات 220V 0.4kW-2.2kW و 380V 0.4kW-1.5kW تنها یک خروجی آنالوگ دارند، یعنی AO1 |
| خروجی منطقی | LO، CLO | کلکتور باز، حداکثر جریان 100 میلی آمپر، حداکثر ولتاژ 30 VDC خروجی منطقی یا خروجی پالس اختیاری است، تنظیم پیش فرض کارخانه خروجی منطقی است فرکانس خروجی، جریان خروجی، تنظیم سرعت و سایر عملکردهای خروجی اختیاری است |
| خروجی رله | T1A، T1B، T1C T2A، T2B، T2C | T1A به طور معمول باز، T1B به طور معمول بسته، نقطه مشترک T1C T2A به طور معمول باز، T2B به طور معمول بسته، نقطه مشترک T2C ظرفیت تماس: 5A@250VAC، 5A@30VDC خطا، زنگ هشدار، رسیدن فرکانس تنظیم شده و سایر عملکردها اختیاری هستند T1A به طور پیش فرض خطا، T2A پیش فرض عملکرد محصولات 220V 0.4kW-2.2kW و 380V 0.4kW-1.5kW تنها 1 خروجی رله دارند، یعنی TA TB TC |
| ارتباط سریال | MODBUS-RTU، 2 سیم RS-485، رابط ترمینال | |
| ویژگی های الکتریکی | |
| حفاظت AC Drive | حفاظت از افت فاز ورودی، حفاظت از افت فاز خروجی، تشخیص زیر بار، حفاظت در برابر گشتاور بیش از حد، حفاظت در برابر ولتاژ، حفاظت در برابر ولتاژ بیش از حد، حفاظت در برابر جریان اضافه، حفاظت از گرمای بیش از حد، حفاظت از اتصال کوتاه فاز |
| حفاظت موتور | حفاظت حرارتی موتور، محدودیت جریان موتور، اضافه بار موتور، اتصال کوتاه موتور |
| ویژگی های الکتریکی | |||
| سطح حفاظت | IP20 | رطوبت محیط | 95% بدون تراکم یا تجمع آب |
| دبلیوorking/Storage temperature | -10 ~ 40 درجه سانتیگراد / -20 ~ 60 درجه سانتیگراد | ارتفاع | زیر 1000 متر |
| روش خنک کننده | خنک کننده هوای اجباری | محل نصب | داخلی |
