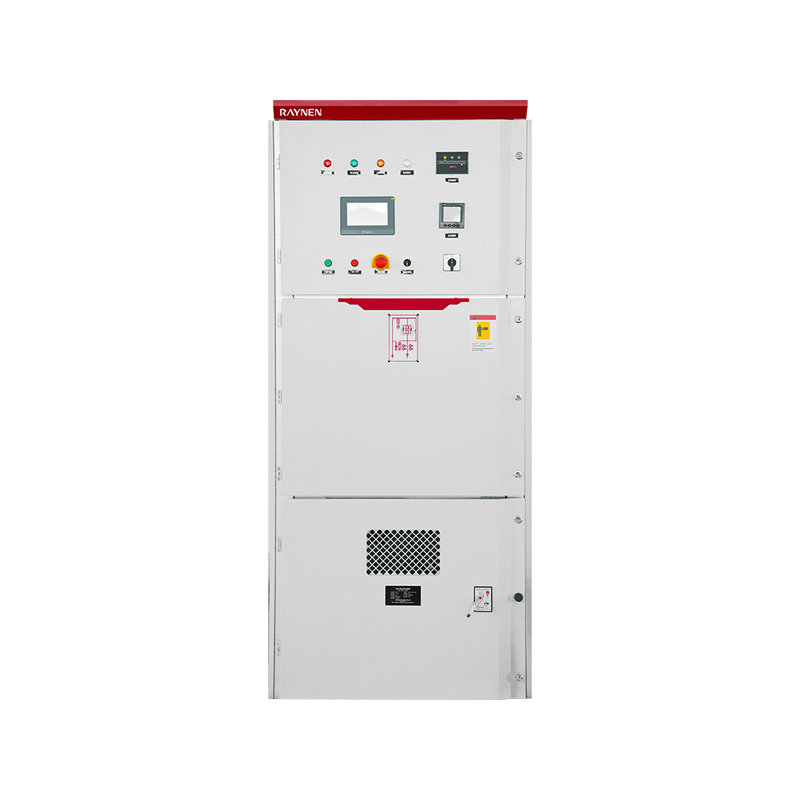

خلاصه محصول
● کابینت استاندارد kyn28 که کاملاً مطابق با استانداردهای حفاظتی طراحی شده است
● ماشه فیبر نوری
● حالت اکتساب PT، پایدارتر از حالت الکترونیکی
● مشخصات برق بینالمللی ولتاژ بالا را رعایت کنید
● قطعه ولتاژ بالا و قسمت ولتاژ پایین کاملاً ایزوله و قابل اعتماد هستند
● رابط لات مقیاس پذیر
مشخصات
 | پارامتریک | |
| مدل | RSE1000-6-420 ~ RSE1000-6-4150 | |
| ولتاژ نامی | 6 کیلو ولت | |
| دارای رتبه P (کیلووات) | 420/630/800/1250/1600/2500/3300/4150 | |
| جریان نامی (A) | 50/75/96/150/200/300/400/500 | |
| اندازه (W*H*D میلی متر) | 1000*2300*1500 | |
 | طراحی مدولار برای نصب و نگهداری آسان. استحکام عایق بیشتر شده است |
| | نصب، اشکالزدایی و استفاده آسان: RVS یک سیستم کنترل کامل راهاندازی موتور و حفاظت است. آزمایش الکتریکی کل سیستم را با استفاده از ولتاژ پایین قبل از اجرا در ولتاژ بالا اجازه میدهد. |
| | صفحه نمایش لمسی LCD 7 اینچی برای راحت تر کردن برنامه نویسی و تنظیم پارامتر استفاده می شود. خطا و نظارت زمان واقعی بصری تر است و کارایی کار را بهبود می بخشد |
| | تنظیمات رمزگذاری برنامه |
نمودار اصل کار
نامگذاری مدل
جدول انتخاب استارتر نرم ولتاژ متوسط ولتاژ نامی 6 کیلو ولت
| مدل | نرخ ولتاژ (کیلوولت) | قدرت نامی (کیلووات) | جریان نامی ( A ) | ابعاد (W*H*D) mm | |
| (-ز) نوع عام | (-E) نوع ادغام | ||||
| RSE1000-6-420 | 6 | 420 | 50 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-630 | 6 | 630 | 75 | 1000*2300*1500 | 1000*2300*1500 |
| RRSE1000-6-800 | 6 | 800 | 96 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1250 | 6 | 1250 | 150 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1600 | 6 | 1600 | 200 | 1000*2300*1500 | - |
| RSE1000-6-2500 | 6 | 2500 | 300 | 1000*2300*1500 | - |
| RSE1000-6-3300 | 6 | 3300 | 400 | 1000*2300*1500 | - |
| RSE1000-6-4150 | 6 | 4150 | 500 | 1000*2300*1500 | - |
| RSE1000-6-5000 | 6 | 5000 | 600 | قابل تنظیم | - |
جدول انتخاب استارتر نرم ولتاژ متوسط ولتاژ 10 کیلو ولت
| مدل | نرخ ولتاژ (کیلوولت) | قدرت نامی (کیلووات) | جریان نامی ( A ) | ابعاد (W*H*D) mm | |
| (-ز) نوع عام | (-E) نوع ادغام | ||||
| RSE1000-10-420 | 10 | 420 | 30 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-630 | 10 | 630 | 45 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-800 | 10 | 800 | 60 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1250 | 10 | 1250 | 90 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1600 | 10 | 1600 | 110 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1800 | 10 | 1800 | 130 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-2250 | 10 | 2250 | 160 | 1000*2300*1500 | - |
| RSE1000-10-2500 | 10 | 2500 | 180 | 1000*2300*1500 | - |
| RSE1000-10-2800 | 10 | 2800 | 200 | 1000*2300*1500 | - |
| RSE1000-10-3500 | 10 | 3500 | 250 | 1000*2300*1500 | - |
| RSE1000-10-4000 | 10 | 4000 | 280 | 1000*2300*1500 | - |
| RSE1000-10-4500 | 10 | 4500 | 320 | 1000*2300*1500 | - |
| RSE1000-10-5500 | 10 | 5500 | 400 | 1000*2300*1500 | - |
| RSE1000-10-6500 | 10 | 6000 | 430 | 1000*2300*1500 | - |
| RSE1000-10-7000 | 10 | 7000 | 500 | 1000*2300*1500 | - |
| RSE1000-10-8500 | 10 | 8500 | 600 | قابل تنظیم | - |
| RSE1000-10-10000 | 10 | 10000 | 720 | قابل تنظیم | - |
| RSE1000-10-15000 | 10 | 15000 | 1080 | قابل تنظیم | - |
داده های فنی
| پارامترهای اساسی | |
| نوع بار | موتور آسنکرون قفس سنجاب ولتاژ متوسط سه فاز، موتور سنکرون |
| فرکانس کاری | 50 هرتز / 60 هرتز ± 2 هرتز |
| دنباله فاز | مجاز به کار در هر دنباله فاز (می توان آن را با پارامترها تنظیم کرد) |
| کنتاکتور بای پس | کنتاکتور با ظرفیت راه اندازی مستقیم |
| کنترل قدرت | AC220V±15% |
| حفاظت از اضافه ولتاژ | جذب DV/DT |
| فرکانس شروع | دمای محیط: -20℃~50℃ |
| شرایط محیطی | 1-6 بار در ساعت |
| رطوبت نسبی: 5٪ - 95٪ غیر متراکم | |
| ارتفاع باید کمتر از 1500 متر باشد | |
| HMI | |
| زبان | انگلیسی / چینی / روسی |
| نمایشگر ابزار | |
| ولت متر | نمایش ولتاژ منبع تغذیه اصلی سه فاز |
| آمپرمتر | نمایش جریان مدار اصلی سه فاز |
| عملکرد حفاظتی | |
| حفاظت از خرابی فاز | در حین راه اندازی یا کارکرد، هر مرحله از منبع تغذیه اصلی را قطع کنید |
| حفاظت در برابر جریان بیش از حد | مجموعه حفاظت بیش از جریان: 100 تا 500٪ |
| حفاظت از عدم تعادل جریان فاز | 20 تا 100 درصد |
| حفاظت اضافه بار | حفاظت اضافه بار level:10A,20A,30A |
| حفاظت در برابر ولتاژ پایین | محدوده: 50 تا 100٪ |
| | زمان عمل: 0~10S |
| شروع تایم اوت | محدودیت زمانی شروع: 10 تا 120 ثانیه |
| حفاظت از اضافه ولتاژ | هنگامی که ولتاژ منبع تغذیه اصلی بالاتر از 120٪ از مقدار نامی است |
| حفاظت از زیر بار | زمانی که ولتاژ منبع تغذیه اصلی کمتر از 70 درصد مقدار نامی باشد |
| حفاظت از زمین | زمانی که جریان زمین بیشتر از مقدار تنظیم شده باشد |
| ارتباط | |
| پروتکل/رابط | Modbus RTU |
| اتصالات شبکه | هر RVS می تواند با 32 RVS به صورت آنلاین ارتباط برقرار کند |
| تابع | وضعیت عملیات و برنامه ریزی را مشاهده کنید |
| ثبت داده ها | |
| سابقه شکست | اطلاعات خطای 1000 بار گذشته را ثبت کنید |
