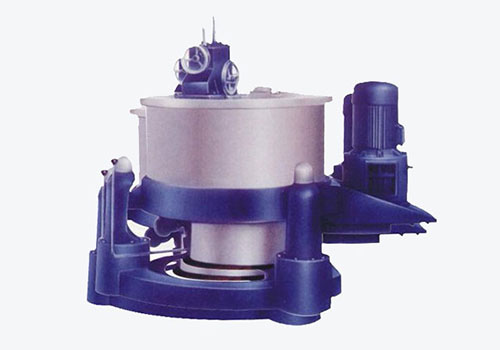

01 مقدمه:

سانتریفیوژ صنعتی یکی از تجهیزات اصلی در صنایع شیمیایی است. عمدتاً جامد و مایع را از طریق نیروی گریز از مرکز جدا می کند. با توجه به ویژگی های فرآیند، ماده در ابتدا عمدتاً مخلوط جامد-مایع است و زمانی که تازه شروع می شود بار نسبتاً زیاد است. تحت تأثیر نیروی گریز از مرکز، از خارج از نیروی گریز از مرکز خارج می شود، به طوری که بخشی از مایع جدا می شود و با افزایش بیشتر دور موتور، بار نیز به همان نسبت کاهش می یابد. مبدل فرکانس RVE32 می تواند الزامات تکنولوژیکی را برآورده کند و اثر جداسازی کار با سرعت های مختلف را درک کند. به عنوان یک تجهیزات کنترل صنعتی، کاربردهای گسترده ای در سانتریفیوژهای صنعتی دارد.

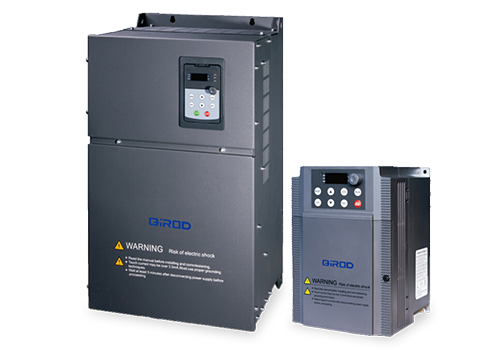

02 ویژگی ها:

RVE32 یک اینورتر دیواری است، محدوده توان 0.75KW-500KW، سطح ولتاژ ولتاژ خط ورودی 380V-480V است و روش کنترل کنترل برداری بدون سنسور سرعت است.

RVE32 دارای تعداد زیادی پست است، از جمله 8 ورودی دیجیتال (LI1-LI8)، 2 ورودی آنالوگ (AI)، 2 خروجی رله (TA)، 2 خروجی آنالوگ (AO)، منبع تغذیه کمکی 5 ولت برای منبع تغذیه آنالوگ ورودی ثابت، منبع تغذیه کمکی 24 ولت برای ورودی دیجیتال با برنامه تعریف شده/ALITA استفاده می شود. توابع

رابط MODBUS پیکربندی استاندارد RVE32 است، هیچ گزینه ای مورد نیاز نیست. RVE32 را می توان از طریق MODBUS به سیستم های اتوماسیون سطح بالاتر متصل کرد.

03 مزیت:

· 250٪ از جریان الکتریکی نامی را در طول عملیات و شتاب با فرکانس پایین فراهم می کند و نیازهای عملکرد سانتریفیوژ را برآورده می کند.

· با دقت کنترل سرعت، دقت کنترل 0.2٪ است و کنترل دقیق سرعت به دست می آید.

· این مزیت پاسخ سریع گشتاور را دارد و هنگامی که بار نوسان می کند، نوسان جریان کوچک است.

· ظرفیت اضافه بار و سازگاری محیطی خوبی دارد و قابلیت اطمینان عملیاتی بالایی دارد.

· کنترل سرعت چند مرحله ای برای برآوردن الزامات فرآیند تولید صنعتی؛

· ویژگی های محدود کننده جریان عالی، ظرفیت اضافه بار قوی، می تواند به طور موثر اضافه بار تبدیل فرکانس، حفاظت از جریان اضافه را کاهش دهد و تداوم تولید را به حداکثر برساند.

· سازگاری محیطی قوی، طراحی مجرای هوا کاملاً مستقل می تواند مقاومت در برابر محیط های خشن مانند آلودگی نفتی، گرد و غبار و رطوبت را تا حد زیادی بهبود بخشد.

04 معرفی سیستم:

در این سیستم از یک اینورتر 22 کیلوواتی RVE32 برای به حرکت درآوردن سانتریفیوژ 22 کیلووات استفاده می شود و عملکرد چند سرعتی اینورتر برای تحقق کنترل سه سرعته یعنی عملکرد با سرعت پایین، عملکرد با سرعت متوسط و عملکرد با سرعت بالا انتخاب می شود. توقف سریع از طریق واحد ترمز خارجی و مقاومت ترمز به دست می آید.

05 پارامتر فنی

06 استفاده در سایت：

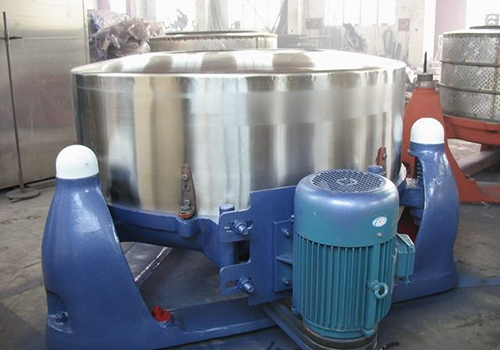

با توجه به وضعیت فضای در محل، یک اینورتر سری RVE32 در کابین کنترل نصب شده است و نصب اینورتر و موتور در محل مطابق شکل می باشد.

07 نتیجه دویدن:

سیستم کنترل سانتریفیوژ صنعتی با استفاده از اینورتر RVE32 بیش از سه سال است که مورد بهره برداری قرار گرفته است و مزایای اقتصادی و اجتماعی خوبی به دست آورده است: دستگاه کنترل قابل اعتماد عمل می کند، سازگاری محیطی خوبی دارد، می تواند در برابر محیط های خشن مانند آلودگی نفتی، گرد و غبار و گرمای مرطوب مقاومت کند و نرخ خرابی پایینی دارد.  اتخاذ ترمز مصرف انرژی، شروع نرم و توقف نرم، بدون تاثیر بر شبکه برق.  ویژگی های محدود کننده جریان عالی، ظرفیت اضافه بار قوی، می تواند به طور موثر اضافه بار تبدیل فرکانس، حفاظت از جریان اضافه را کاهش دهد و تداوم تولید را به حداکثر برساند.  مزایای اقتصادی قابل توجه است، و کل سرمایه گذاری افزایش یافته توسط سیستم کنترل تبدیل فرکانس را می توان در بیش از دو سال بازیابی کرد.

08 مزایای مشتری:

استفاده از ترمز مصرف انرژی باعث صرفه جویی در هزینه لنت ترمز و زمان تعویض لنت ترمز می شود، راندمان تولید تا 15٪ افزایش می یابد و سود جامع تا حد زیادی بهبود می یابد. عملکرد حفاظتی جامع اینورتر تداوم تولید را تضمین می کند.  مزایای اقتصادی قابل توجه است، و کل سرمایه گذاری افزایش یافته توسط سیستم کنترل تبدیل فرکانس را می توان در بیش از دو سال بازیابی کرد.
