01 مقدمه

صنایع شیمیایی و دارویی بزرگترین مصرف کننده برق در شرکت های صنعتی امروزی هستند و میزان وابستگی به منابع طبیعی بیش از 60 درصد است. مشکل انرژی یک چالش جدی است. دو راه برای حل اساسی مشکل انرژی وجود دارد: یکی منبع باز و دیگری صرفه جویی در انرژی. فناوری صرفه جویی در انرژی تبدیل فرکانس اینورتر سری RVE32 یک فناوری جدید صرفه جویی در انرژی با راندمان بالا با کاربرد گسترده، اثر سریع و دوره بازگشت سرمایه کوتاه است. همزن های رایج در صنایع شیمیایی و دارویی به طور گسترده مورد استفاده قرار گرفته اند.

02 ویژگی ها

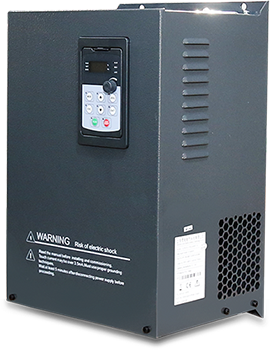

RVE32 یک اینورتر دیواری است، محدوده توان 0.75KW-500KW، سطح ولتاژ ولتاژ خط ورودی 380V-480V است و روش کنترل کنترل برداری بدون سنسور سرعت است. RVE32 دارای تعداد زیادی پست است، از جمله 8 ورودی دیجیتال (LI1-LI8)، 2 ورودی آنالوگ (AI)، 2 خروجی رله (TA)، 2 خروجی آنالوگ (AO)، منبع تغذیه کمکی 5 ولت برای منبع تغذیه آنالوگ ورودی ثابت، منبع تغذیه کمکی 24 ولت برای ورودی دیجیتال، می توان با قابلیت AI/O/TA به طور رایگان تعریف کرد. رابط MODBUS پیکربندی استاندارد RVE32 است، هیچ گزینه ای مورد نیاز نیست. RVE32 را می توان از طریق MODBUS به سیستم های اتوماسیون سطح بالاتر متصل کرد.

03 مزیت:

· 250٪ از جریان نامی موتور را در حین کار با فرکانس پایین و شتاب برای برآورده کردن الزامات عملکرد میکسر فراهم کنید.

· عملکرد برتر AVR، سازگاری فوق العاده شبکه، تضمین ولتاژ خروجی، جریان و ثبات سرعت؛

· با دقت کنترل سرعت، دقت کنترل 0.2٪ است و کنترل دقیق سرعت محقق می شود.

· ویژگی های محدود کننده جریان عالی، ظرفیت اضافه بار قوی، می تواند به طور موثر اضافه بار تبدیل فرکانس، حفاظت از جریان اضافه را کاهش دهد و تداوم تولید را به حداکثر برساند.

· این مزیت پاسخ سریع گشتاور را دارد و هنگامی که بار نوسان می کند، نوسان جریان کوچک است.

· سازگاری محیطی قوی، طراحی مجرای هوا کاملاً مستقل می تواند مقاومت در برابر محیط های خشن مانند آلودگی نفتی، گرد و غبار و رطوبت را تا حد زیادی بهبود بخشد.

· ظرفیت اضافه بار و سازگاری محیطی خوبی دارد و قابلیت اطمینان عملیاتی بالایی دارد.

04 معرفی سیستم:

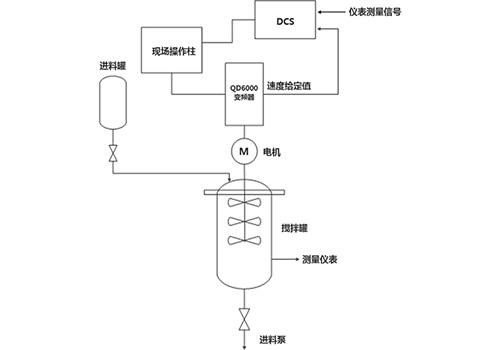

در این سیستم، یک اینورتر 7.5 کیلوواتی RVE32 موتور میکسر 7.5 کیلوواتی را به حرکت در می آورد، تیغه های فن همزن را برای هم زدن به حرکت در می آورد و سپس به طور یکنواخت از طریق شیر خلاء به هم می زند و سپس آن را به پمپ تغذیه می فرستد تا پس از برآورده شدن شرایط، در واکنش شیمیایی بعدی شرکت کند. عملیات شروع/توقف مبدل فرکانس از طریق ستون عملیات میدانی محقق می شود و مبدل فرکانس مقدار واقعی سرعت موتور را به DCS برمی گرداند و اپراتور سیگنال و مقدار سرعت واقعی را با توجه به ابزار مخزن اختلاط اندازه گیری می کند. برای افزایش یا کاهش مرجع سرعت موتور به مبدل فرکانس فرمان صادر کنید.

05 پارامتر فنی

06 استفاده در سایت：

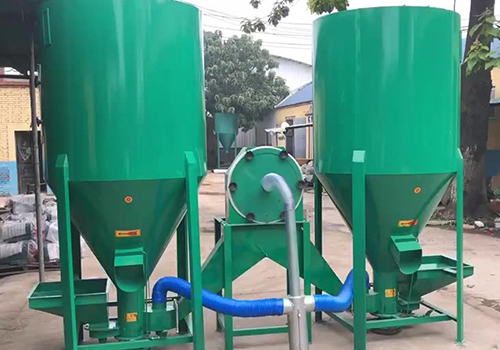

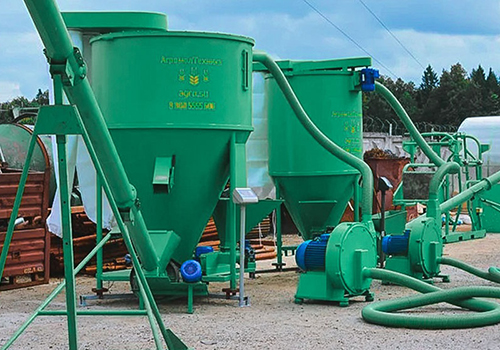

با توجه به وضعیت فضای در محل، یک اینورتر سری RVE32 در کابینت کنترل نصب شده است و نصب اینورتر و موتور در محل به شرح شکل است:

07 نتیجه دویدن:

سیستم کنترل میکسر با استفاده از مبدل فرکانس RVE32 بیش از سه سال است که کار می کند و نتایج اقتصادی خوبی به دست آورده است.

مزایا و مزایای اجتماعی:

دستگاه کنترل قابل اعتماد عمل می کند، سازگاری محیطی خوبی دارد، می تواند در برابر محیط های خشن مانند آلودگی نفتی، گرد و غبار و گرمای مرطوب مقاومت کند و دارای میزان خرابی کم است.

ویژگی های محدود کننده جریان عالی، ظرفیت اضافه بار قوی، می تواند به طور موثر اضافه بار تبدیل فرکانس، حفاظت از جریان اضافه را کاهش دهد و تداوم تولید را به حداکثر برساند.

مزایای اقتصادی قابل توجه است، و کل سرمایه گذاری افزایش یافته توسط سیستم کنترل تبدیل فرکانس را می توان در بیش از یک سال بازیابی کرد.

08 مزایای مشتری:

عملیات قابل اعتماد و نگهداری کوچک، صرفه جویی در هزینه های تعمیر و نگهداری؛

عملکرد حفاظتی جامع مبدل فرکانس تداوم تولید را تضمین می کند.

مزایای اقتصادی قابل توجه است، و کل سرمایه گذاری افزایش یافته توسط سیستم کنترل تبدیل فرکانس را می توان در بیش از یک سال بازیابی کرد.
