01 مقدمه:

منابع آب عامل مهمی برای توسعه اقتصادی و توسعه اجتماعی پایدار است و نرخ تصفیه فاضلاب شهری به نماد مهمی از متمدن بودن یا نبودن یک منطقه تبدیل شده است. آلودگی جدی و کمبود روزافزون منابع آب اکنون به موضوعی نگران کننده در سراسر جهان تبدیل شده است. با توسعه اقتصاد در چین، میزان فاضلاب شهری و فاضلاب صنعتی به شدت افزایش یافته است و فضای بازار بزرگی را برای صنعت تصفیه آب فراهم می کند. در تصفیه خانه فاضلاب، دمنده هوادهی و پمپ شناور تجهیزات اصلی تصفیه فاضلاب هستند. اینورتر RVE32 کاربردهای گسترده ای در تصفیه فاضلاب دارد و از مزایای اقتصادی و اجتماعی خوبی برخوردار است.

02 ویژگی ها:

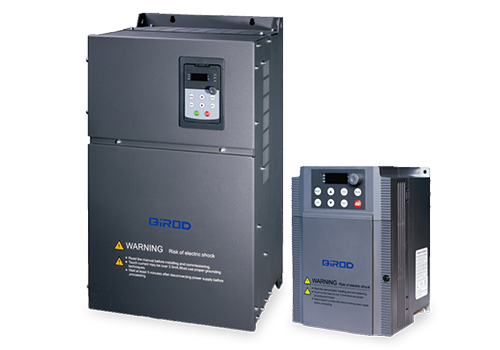

RVE32 یک اینورتر دیواری است، محدوده توان 0.75KW-500KW، سطح ولتاژ ولتاژ خط ورودی 380V-480V است و روش کنترل کنترل برداری بدون سنسور سرعت است.

RVE32 دارای تعداد زیادی پست است، از جمله 8 ورودی دیجیتال (LI1-LI8)، 2 ورودی آنالوگ (AI)، 2 خروجی رله (TA)، 2 خروجی آنالوگ (AO)، منبع تغذیه کمکی 5 ولت برای منبع تغذیه آنالوگ ورودی ثابت، منبع تغذیه کمکی 24 ولت برای ورودی دیجیتال با برنامه تعریف شده/ALITA استفاده می شود. توابع

رابط MODBUS پیکربندی استاندارد RVE32 است، هیچ گزینه ای مورد نیاز نیست. RVE32 را می توان از طریق MODBUS به سیستم های اتوماسیون سطح بالاتر متصل کرد.

03 مزیت:

· گشتاور راه اندازی بزرگ، 1.5 برابر گشتاور خروجی در حلقه باز 0.5 هرتز، مطابق با الزامات عملکرد پمپ شناور.

· این مزیت پاسخ سریع گشتاور را دارد و هنگامی که بار نوسان می کند، نوسان جریان کوچک است.

· ظرفیت اضافه بار و سازگاری محیطی خوبی دارد و قابلیت اطمینان عملیاتی بالایی دارد.

· سازگاری فوق العاده شبکه برق، توانایی ضد نوسانات شبکه برق تا 15٪، برای اطمینان از ثبات ولتاژ خروجی، جریان، سرعت.

· ویژگی های محدود کننده جریان عالی، ظرفیت اضافه بار قوی، می تواند به طور موثر اضافه بار تبدیل فرکانس، حفاظت از جریان اضافه را کاهش دهد و تداوم تولید را به حداکثر برساند.

· سازگاری محیطی قوی دارد و طراحی مجرای هوا کاملاً مستقل می تواند مقاومت در برابر محیط های خشن مانند آلودگی نفتی، گرد و غبار و گرمای مرطوب را تا حد زیادی بهبود بخشد.

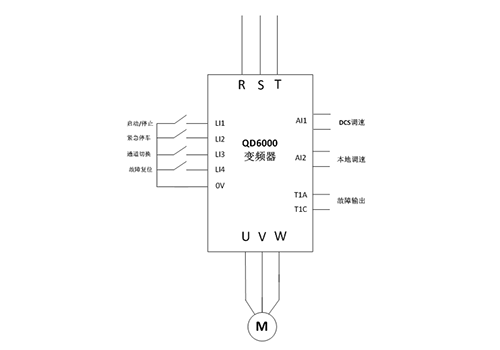

04 معرفی سیستم:

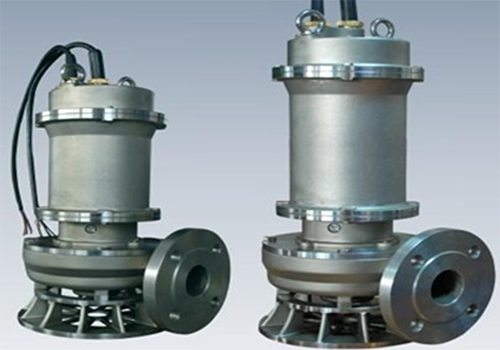

در این سیستم موتور اصلی پمپ شناور 110 کیلوواتی توسط اینورتر RVE32 110 کیلووات به حرکت در می آید که به صورت مرکزی توسط سیستم DCS در اتاق کامپیوتر مرکزی کنترل می شود و به صورت محلی نیز قابل کار است.

05 پارامتر فنی:

06 استفاده در سایت:

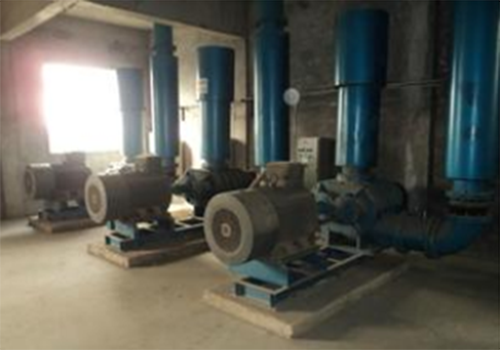

با توجه به وضعیت فضای در محل، یک اینورتر سری RVE32 در کابین کنترل نصب شده است و نصب اینورتر و موتور در محل مطابق شکل می باشد.

07 نتیجه دویدن:

سیستم کنترل پمپ شناور تصفیه فاضلاب با استفاده از مبدل فرکانس RVE32 بیش از سه سال است که به بهره برداری رسیده است و مزایای اقتصادی و اجتماعی خوبی به دست آورده است:

دستگاه کنترل قابل اعتماد عمل می کند، سازگاری محیطی خوبی دارد، می تواند در برابر محیط های خشن مانند آلودگی نفتی، گرد و غبار و گرمای مرطوب مقاومت کند و دارای میزان خرابی کم است.

ویژگی های محدود کننده جریان عالی، ظرفیت اضافه بار قوی، می تواند به طور موثر اضافه بار تبدیل فرکانس، حفاظت از جریان اضافه را کاهش دهد و تداوم تولید را به حداکثر برساند.

با توجه به نیازهای فرآیند، موتور را شروع / توقف نرم نرم کنید تا پدیده پیچش ناگهانی و چکش آب حل شود.

مزایای اقتصادی قابل توجه است، اثر صرفه جویی در انرژی بیش از 20٪ است و کل سرمایه گذاری افزایش یافته توسط سیستم کنترل تبدیل فرکانس را می توان در بیش از یک سال بازیابی کرد.

08 مزایای مشتری:

بسیاری از عملیات دستی خسته کننده، خطرات پنهان ناامن را حذف می کند و کارایی کار را بهبود می بخشد.

در هنگام راه اندازی پمپ تاثیر روی ماشین آلات را تا حد زیادی کاهش می دهد و هزینه های تعمیر و نگهداری را کاهش می دهد.

عملکرد حفاظتی جامع اینورتر تداوم تولید را تضمین می‌کند.

مزایای اقتصادی قابل توجه است و کل سرمایه گذاری افزایش یافته توسط سیستم کنترل تبدیل فرکانس را می توان در بیش از یک سال بازیابی کرد.
