01 مقدمه:

با توسعه فناوری توان و بهبود فناوری تنظیم سرعت تبدیل فرکانس، روش کنترل هوشمند منبع آب با تنظیم سرعت تبدیل فرکانس به عنوان هسته جایگزین روش قبلی تامین آب سوئیچینگ چند پمپی و تنظیم سوپاپ شده است. در طول تنظیم سرعت فرکانس متغیر، جریان راه اندازی را می توان در جریان نامی محدود کرد، بنابراین از تاثیر بر شبکه برق در هنگام راه اندازی جلوگیری کرد. به دلیل شروع روان پمپ، سرعت متوسط ​​عملکرد عادی کاهش می یابد و در نتیجه عمر تجهیزاتی مانند پمپ ها و شیرها افزایش می یابد. در عین حال، می تواند اثر چکش آب را هنگام شروع و توقف از بین ببرد. مبدل فرکانس با عملکرد پایدار، حالت کارکرد ساده و عملکرد، سیستم تامین آب را قادر می‌سازد تا در مصرف برق، آب و نیروی انسانی صرفه‌جویی کند و در نهایت به هدف عملکرد با راندمان بالا دست یابد.

02 ویژگی ها:

RVE32 یک اینورتر روی کابینت است، محدوده توان 0.75KW~500KW، ولتاژ ورودی 380V~480V است، و روش های کنترل کنترل برداری بدون سنسور و کنترل برداری است. کنترل برداری بدون سنسور سرعت نوعی کنترل برداری است، اما سنسور سرعت وجود ندارد و مقدار بازخورد سرعت موتور از طریق محاسبه مدل موتور تخمین زده می شود. دقت کنترل و عملکرد دینامیکی کنترل وکتور بدون سنسور سرعت به خوبی کنترل برداری با حلقه بسته سرعت نیست، اما دارای مزایای سیستم ساده، عدم نیاز به حفظ سنسورهای سرعت و قیمت پایین به ویژه برای فن ها و پمپ ها است. کنترل سنتی V/f نیز نیازی به سنسور سرعت ندارد، اما برای فن و موتورهای پمپ با قدرت بالا، مانند کنترل V/f بدون کنترل حلقه جریان، به راحتی می توان نوسانات جریان را ایجاد کرد. کنترل بردار بدون سنسور سرعت نه تنها دارای یک حلقه بسته سرعت است بلکه یک حلقه بسته جریان نیز دارد و جریان حالت پایدار موتور پایدارتر است.

RVE32 دارای تعداد زیادی ترمینال مشتری است، از جمله 8 ورودی دیجیتال (LI1~LI8)، 2 ورودی آنالوگ (AI)، 2 خروجی رله (TA)، 2 خروجی آنالوگ (AO)، منبع تغذیه کمکی 5 ولت برای منبع تغذیه آنالوگ ورودی ثابت، منبع تغذیه کمکی 24 ولت برای ورودی دیجیتال با برنامه تعریف شده/ALITA استفاده می شود. توابع رابط MODBUS پیکربندی استاندارد RVE32 است، هیچ گزینه ای مورد نیاز نیست. RVE32 را می توان از طریق MODBUS به سیستم های اتوماسیون سطح بالاتر متصل کرد.

اینورتر سری RVE32 دارای عملکرد PID داخلی است که در عملکرد انعطاف پذیرتر است. راه های زیادی برای کنترل اینترفیس وجود دارد که می تواند به صورت هارد سیمی یا ارتباطی باشد.

04 معرفی سیستم:

در این سیستم از سه پمپ چاه عمیق و یک پمپ چاه عمیق 45 کیلوواتی به عنوان پمپ معمولی باز برای حفظ عملکرد اصلی تامین آب استفاده می شود. یک پمپ چاه عمیق 75 کیلو وات به عنوان پمپ کنترل اصلی استفاده می شود و یک دستگاه کنترل آبرسانی خودکار فشار ثابت مبدل فرکانس نصب می شود. هنگامی که مصرف آب تغییر می کند، سرعت پمپ برای تحقق تامین آب با فشار ثابت شبکه آب تنظیم می شود. یک پمپ چاه عمیق 75 کیلو وات با مجموعه تمام دیجیتال نصب شده است. کنترلر نرم استارت موتور AC به عنوان یک پمپ کنترل کمکی استفاده می شود. هنگامی که حجم منبع آب به شدت تغییر می کند، اگر پمپ کنترل اصلی در فرکانس کامل (یا فرکانس) کار کرده باشد، نمی توان تضمین کرد که فشار شبکه لوله تامین آب ثابت است. کنترلر پمپ کنترل کمکی را شروع به کار می کند (یا متوقف می کند) و سپس پمپ کنترل اصلی با سرعت متغیر کار می کند تا فشار آب شبکه لوله را برای ثابت نگه داشتن آن تنظیم کند.

1- کلید برق 2- شیر آب یک طرفه 3- راکتانس پمپ 4- منبع آب چاه عمیق 5- سنسور فشار

05 پارامتر فنی:

06 استفاده در سایت:

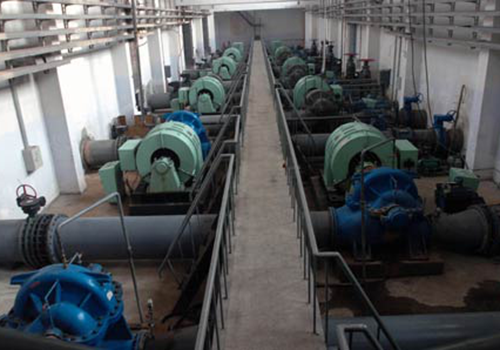

با توجه به وضعیت فضای در محل، یک اینورتر سری RVE32 در کابین کنترل نصب شده است و نصب اینورتر و موتور در محل مطابق شکل می باشد.

07 نتیجه دویدن:

سیستم تامین آب با فشار ثابت با استفاده از اینورتر RVE32 بیش از سه سال است که به بهره برداری رسیده است و مزایای اقتصادی و اجتماعی خوبی به دست آورده است:

دستگاه کنترل قابل اعتماد عمل می کند و میزان خرابی پایینی دارد.

فشار منبع آب پایدار است، که معایب خانوارهای بلند مرتبه را که آب را در زمان اوج مصرف آب قطع می‌کنند و فشار بیش از حد لوله در طول دوره‌های کم آب را از بین می‌برد.

حل مشکل حذف شن و ماسه هنگام روشن شدن پمپ و مشکل سرریز در حین کار.

منافع اقتصادی قابل توجه است و آمار واقعی بهره برداری نشان می دهد که می توان در یک سال 432600 کیلووات ساعت برق صرفه جویی کرد. با محاسبه 0.3 یوان در هر کیلووات ساعت، می توان در حدود 129800 یوان در هزینه برق صرفه جویی کرد. بیش از یک سال می تواند تمام سرمایه گذاری افزایش یافته سیستم کنترل اتوماتیک تامین آب فشار ثابت را بازیابی کند.

08 مزایای مشتری:

فشار آب شبکه لوله آبرسانی پایدار است و با تغییر مصرف آب تغییر نمی کند که باعث بهبود کیفیت تامین آب می شود.

از پدیده آب جاری و نشت آب ناشی از افزایش غیرعادی فشار آب در شبکه لوله آبرسانی جلوگیری می کند و هزینه نگهداری را کاهش می دهد.

اثر صرفه جویی در انرژی قابل توجه است، و افزایش سرمایه گذاری در سیستم تامین آب فشار ثابت می تواند به طور کامل در بیش از یک سال بازیابی شود.

از هدر رفتن منابع آب جلوگیری شده و از گسترش بیشتر ناحیه قیف افت سطح آب ناشی از بهره برداری بیش از حد از آب های زیرزمینی جلوگیری می شود.
