01 مقدمه:

با توسعه مداوم جرثقیل ها، برای فن آوری کنترل سنتی دشوار است که مقررات و الزامات کنترل سرعت بالا را برآورده کند. امروزه با پیشرفت سریع فناوری الکترونیک، ترکیب جرثقیل و فناوری الکترونیکی هر چه بیشتر نزدیکتر می شود و دستگاه کنترل سرعت فرکانس متغیر AC جایگزین روش سنتی کنترل سرعت مقاومت سری روتور موتور می شود. در میان بسیاری از دستگاه‌های کنترل سرعت فرکانس متغیر AC، مبدل فرکانس RVE32 به دلیل پایداری عملکرد، غنی بودن توابع گسترش گزینه، انعطاف‌پذیری محیط برنامه‌نویسی، ویژگی‌های گشتاور و سازگاری برای استفاده در موقعیت‌های مختلف، آن را به طور گسترده در کاربردهای مختلف مورد استفاده قرار داده است. اینورتر جایگاه بسیار مهمی در بازار رده بالا دارد.

02 ویژگی ها:

RVE32 یک اینورتر دیواری است، محدوده توان 0.75KW-500KW، سطح ولتاژ ولتاژ خط ورودی 380V-480V است و روش کنترل کنترل برداری بدون سنسور سرعت است. RVE32 دارای تعداد زیادی پست است، از جمله 8 ورودی دیجیتال (LI1-LI8)، 2 ورودی آنالوگ (AI)، 2 خروجی رله (TA)، 2 خروجی آنالوگ (AO)، منبع تغذیه کمکی 5 ولت برای منبع تغذیه آنالوگ ورودی ثابت، منبع تغذیه کمکی 24 ولت برای ورودی دیجیتال با برنامه تعریف شده/ALITA استفاده می شود. توابع

رابط MODBUS پیکربندی استاندارد RVE32 است، هیچ گزینه ای مورد نیاز نیست. RVE32 را می توان از طریق MODBUS به سیستم های اتوماسیون سطح بالاتر متصل کرد.

03 مزیت:

· با ویژگی های گشتاور فرکانس پایین، می تواند 0.5 هرتز 150٪ از گشتاور نامی را برای اطمینان از شروع صاف جرثقیل فرکانس متغیر فراهم کند.

· کنترل منطقی ترمز قابل اعتماد، زمان ترمز قابل تنظیم است، در حالی که از لغزش قلاب اطمینان می دهد، همچنین از جریان هجومی زیاد موتور جلوگیری می کند.

· فرآیند شتاب و کاهش سرعت مطابق با حالت منحنی S است که باعث افزایش پایداری کار، کاهش ضربه مکانیکی و افزایش طول عمر تجهیزات می شود.

· جریان راه اندازی کم است، تاثیر جریان بر شبکه برق کم است، اتلاف منبع تغذیه بسیار کاهش می یابد و اثر صرفه جویی در انرژی آشکار است.

· عملکرد کامل حفاظت، بهبود ضریب ایمنی و تسهیل بازرسی و نگهداری.

· سازگاری محیطی قوی دارد و طراحی مجرای هوا کاملاً مستقل می تواند مقاومت در برابر محیط های خشن مانند آلودگی نفتی، گرد و غبار و گرمای مرطوب را تا حد زیادی بهبود بخشد.

04 معرفی سیستم:

در این سیستم، 4 مجموعه از موتورهای 7.5 کیلوواتی توسط یک اینورتر 45 کیلوواتی RVE32 هدایت می شوند تا کنترل گاری جرثقیل دروازه ای را محقق کنند. RVE32 می تواند کنترل منطقی باز کردن ترمز کامل، کنترل سوئیچینگ سرعت بالا و پایین، کنترل بردار موازی چند موتوره، کنترل ولتاژ ترمز قابل تنظیم، کنترل عملیات تضعیف میدان فرکانس بالا و سایر عملکردها را فراهم کند تا بتوان به کنترل جرثقیل دروازه ای دست یافت.

05 پارامتر فنی:

06 استفاده در سایت:

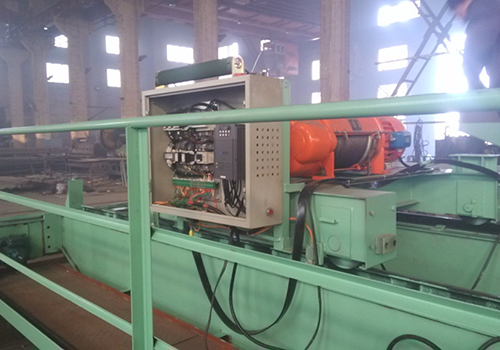

با توجه به وضعیت فضای در محل، یک اینورتر سری RVE32 در کابین کنترل نصب شده است و نصب اینورتر و موتور در محل مطابق شکل می باشد.

07 نتیجه دویدن:

سیستم کنترل جرثقیل دروازه ای با استفاده از اینورتر RVE32 بیش از سه سال است که به بهره برداری رسیده است و مزایای اقتصادی و اجتماعی خوبی به دست آورده است:

*دستگاه کنترل قابل اطمینان عمل می کند، سازگاری محیطی خوبی دارد، می تواند در برابر محیط های خشن مانند آلودگی نفتی، گرد و غبار و گرمای مرطوب مقاومت کند و دارای میزان شکست کم است.

* ویژگی های محدود کننده جریان عالی، ظرفیت اضافه بار قوی، می تواند به طور موثر اضافه بار تبدیل فرکانس، حفاظت از جریان اضافه را کاهش دهد و تداوم تولید را به حداکثر برساند.

* فرآیند شروع و در حال اجرا روان و کارآمد، ایمن و قابل اعتماد است.

08 مزایای مشتری:

اینورتر و جرثقیل پایدار عمل می کنند و هزینه های تعمیر و نگهداری را تا حد زیادی کاهش می دهند.

عملکرد حفاظتی جامع اینورتر تداوم تولید را تضمین می‌کند.

کنترل سوئیچینگ سرعت بالا و پایین، راندمان بالا؛

کنترل ترمز توسط مبدل فرکانس انجام می شود و ایمنی خوب است.
