01 مقدمه:

ماشین ابزار کنترل عددی که به اختصار ماشین ابزار CNC نامیده می شود، محصولات مکاترونیکی هستند که فناوری های مکانیکی، الکتریکی، هیدرولیک، پنوماتیک، میکروالکترونیک و اطلاعات را برای 30 سال یکپارچه کرده اند. دوک و هر سیستم تغذیه توسط موتورهای مربوطه خود به حرکت در می آیند. با توسعه فناوری تنظیم سرعت تبدیل فرکانس، دوک ماشین ابزار CNC توسط مبدل فرکانس هدایت می شود که می تواند به خوبی نیازهای کار را برآورده کند. مبدل فرکانس کیدیان RVE32 کاربردهای گسترده ای در ماشین های CNC دارد و مزایای اقتصادی و اجتماعی خوبی به دست آورده است.

02 ویژگی ها:

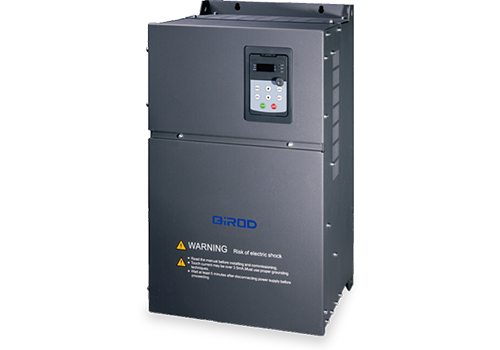

RVE32 یک اینورتر دیواری است، محدوده توان 0.75KW-500KW، سطح ولتاژ ولتاژ خط ورودی 380V-480V است و روش کنترل کنترل برداری بدون سنسور سرعت است.

RVE32 دارای تعداد زیادی پست است، از جمله 8 ورودی دیجیتال (LI1-LI8)، 2 ورودی آنالوگ (AI)، 2 خروجی رله (TA)، 2 خروجی آنالوگ (AO)، منبع تغذیه کمکی 5 ولت برای منبع تغذیه آنالوگ ورودی ثابت، منبع تغذیه کمکی 24 ولت برای ورودی دیجیتال با برنامه تعریف شده/ALITA استفاده می شود. توابع

رابط MODBUS پیکربندی استاندارد RVE32 است، هیچ گزینه ای مورد نیاز نیست. RVE32 را می توان از طریق MODBUS به سیستم های اتوماسیون سطح بالاتر متصل کرد.

03 مزیت:

· گشتاور راه اندازی بزرگ، ارائه 0.5 هرتز گشتاور نامی 150٪، راه اندازی آسان موتور اسپیندل؛

· این مزیت پاسخ سریع گشتاور را دارد و هنگامی که بار نوسان می کند، نوسان جریان کوچک است.

· ظرفیت اضافه بار و سازگاری محیطی خوبی دارد و قابلیت اطمینان عملیاتی بالایی دارد.

· با دقت کنترل سرعت، دقت کنترل 0.2٪ است و کنترل دقیق سرعت محقق می شود.

· ویژگی های محدود کننده جریان عالی، ظرفیت اضافه بار قوی، می تواند به طور موثر اضافه بار تبدیل فرکانس، حفاظت از جریان اضافه را کاهش دهد و تداوم تولید را به حداکثر برساند.

· سازگاری محیطی قوی دارد و طراحی مجرای هوا کاملاً مستقل می تواند مقاومت در برابر محیط های خشن مانند آلودگی نفتی، گرد و غبار و گرمای مرطوب را تا حد زیادی بهبود بخشد.

04 معرفی سیستم:

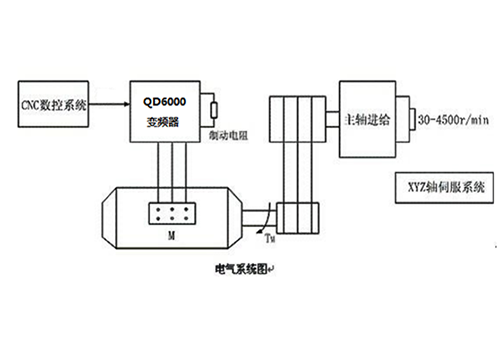

در این سیستم، اسپیندل ماشین ابزار CNC 4KW توسط اینورتر RVE32 5.5KW هدایت می شود و ترمز سریع و توقف از طریق واحد ترمز خارجی و مقاومت ترمز انجام می شود. تغییرات سرعت ناشی از تغییر بار توسط کنترل بردار حلقه باز بسیار کم است.

05 پارامتر فنی:

06 استفاده در سایت:

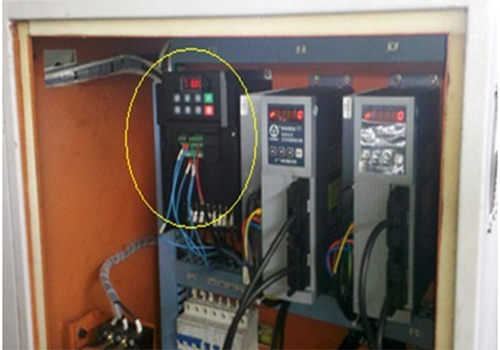

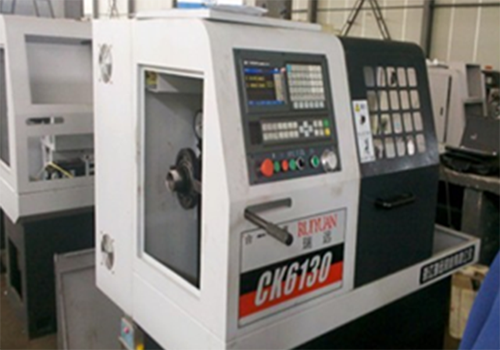

با توجه به وضعیت فضای در محل، یک اینورتر سری RVE32 در کابین کنترل نصب شده است و نصب اینورتر و موتور در محل مطابق شکل می باشد.

07 نتیجه دویدن:

سیستم کنترل ماشین ابزار CNC با استفاده از اینورتر RVE32 بیش از سه سال است که کار می کند و مزایای اقتصادی و اجتماعی خوبی به دست آورده است:

دستگاه کنترل قابل اعتماد عمل می کند، سازگاری محیطی خوبی دارد، می تواند در برابر محیط های خشن مانند آلودگی نفتی، گرد و غبار و گرمای مرطوب مقاومت کند و دارای میزان خرابی کم است.

نظارت و کنترل در زمان واقعی جریان خروجی، با قابلیت پاسخ دینامیکی خوب و کیفیت بهتر محصولات تولید شده.

ویژگی های محدود کننده جریان عالی، ظرفیت اضافه بار قوی، می تواند به طور موثر اضافه بار تبدیل فرکانس، حفاظت از جریان اضافه را کاهش دهد و تداوم تولید را به حداکثر برساند.

ویژگی های گشتاور فرکانس پایین عالی، عملکرد پایدار در خروجی گشتاور نامی با سرعت پایین.

08 مزایای مشتری:

اینورتر و موتور اسپیندل به طور پایدار کار می کنند و هزینه های تعمیر و نگهداری را کاهش می دهند. کاهش تلفات موتور و هزینه های تعمیر و نگهداری؛

عملکرد حفاظتی جامع اینورتر تداوم تولید را تضمین می‌کند.

تولید محصولات با الزامات مطابقت بیشتری دارد و میزان عیب بسیار کاهش می یابد.
