01 مقدمه:

تراش های عمودی تجهیزات مکانیکی بزرگی هستند که برای پردازش قطعات کار بزرگ و سنگین با ابعاد شعاعی بزرگ و ابعاد محوری نسبتا کوچک و اشکال پیچیده استفاده می شوند. مانند سطح استوانه ای، سطح انتهایی، سطح مخروطی، سوراخ استوانه ای، سوراخ مخروطی و غیره انواع دیسک ها، چرخ ها و آستین ها. رزوه کاری، تراشکاری کروی، پروفیل، فرز و آسیاب نیز با کمک دستگاه های اضافی امکان پذیر است. دوک ماشین ابزارهای بزرگ توسط اینورتر RVE32 برای دستیابی به کنترل سرعت پایدار، با ویژگی های گشتاور فرکانس پایین خوب و سرعت پاسخ سریع کنترل می شود. ترمز سریع و توقف توسط واحد ترمز و مقاومت ترمز تحقق می یابد.

02 ویژگی ها:

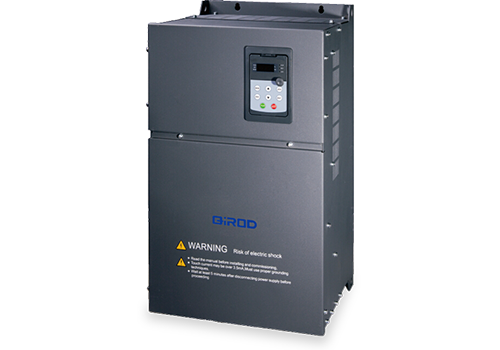

RVE32 یک اینورتر دیواری است، محدوده توان 0.75KW-500KW، سطح ولتاژ ولتاژ خط ورودی 380V-480V است و روش کنترل کنترل برداری بدون سنسور سرعت است. RVE32 دارای دستگاه های کنترلی فراوانی است، از جمله 8 ورودی دیجیتال (LI1-LI8)، 2 ورودی آنالوگ (AI)، 2 خروجی رله (TA)، 2 خروجی آنالوگ (AO)، منبع تغذیه کمکی 5 ولت برای منبع تغذیه آنالوگ ورودی ثابت، منبع تغذیه کمکی 24 ولت برای ورودی دیجیتال به صورت تعریف شده/A می تواند به صورت رایگان استفاده شود. توابع

رابط MODBUS پیکربندی استاندارد RVE32 بدون گزینه است. RVE32 را می توان از طریق MODBUS به سیستم های اتوماسیون سطح بالاتر متصل کرد.

03 مزیت:

· گشتاور نامی 0.5 هرتز 150% را فراهم می کند، راه اندازی آسان موتور اسپیندل.

· با دقت کنترل سرعت، دقت کنترل 0.2٪ است و کنترل دقیق سرعت به دست می آید.

· با کنترل خوب تضعیف میدان، می تواند کنترل دقیقی را حتی در هنگام اجرا در فرکانس بالا به دست آورد.

· این مزیت پاسخ سریع گشتاور را دارد و هنگامی که بار نوسان می کند، نوسان جریان کوچک است.

· ظرفیت اضافه بار و سازگاری محیطی خوبی دارد و قابلیت اطمینان عملیاتی بالایی دارد.

· عملکرد برتر AVR، سازگاری فوق العاده شبکه، تضمین ولتاژ خروجی، جریان و ثبات سرعت؛

· ویژگی های محدود کننده جریان عالی، ظرفیت اضافه بار قوی، می تواند به طور موثر اضافه بار تبدیل فرکانس، حفاظت بیش از حد جریان، محدودیت برای اطمینان از تداوم تولید را کاهش دهد.

· سازگاری محیطی قوی دارد و طراحی مجرای هوا کاملاً مستقل می تواند مقاومت در برابر محیط های خشن مانند آلودگی نفتی، گرد و غبار و گرمای مرطوب را تا حد زیادی بهبود بخشد.

04 معرفی سیستم:

در این سیستم، دوک یک ماشین تراش عمودی 55 کیلووات توسط مبدل فرکانس 75 کیلووات RVE32 به حرکت در می آید و یک توقف سریع ترمز از طریق یک واحد ترمز خارجی و مقاومت ترمز انجام می شود. برش با سرعت ثابت از طریق کنترل بردار حلقه باز به دست می آید و تغییرات سرعت ناشی از تغییرات بار بسیار کم است. اینورتر از طریق ترمینال کنترل راه اندازی می شود و سرعت داده شده توسط سیگنال ولتاژ آنالوگ 0-10 ولت سیستم کنترل کنترل می شود. هنگامی که موتور با فرکانس 70 هرتز کار می کند، نوسان سرعت کمتر از 1 دور در دقیقه و نوسان جریان کمتر از 1 آمپر است و کنترل دقیق سرعت را درک می کند.

05 پارامتر فنی:

06 استفاده در سایت:

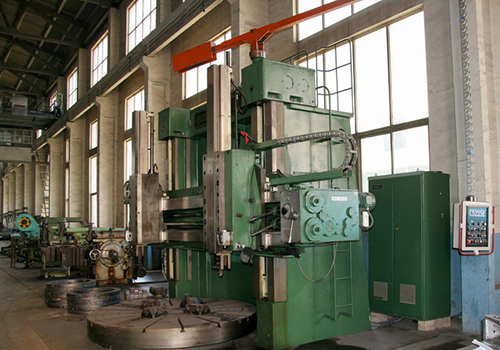

با توجه به وضعیت فضای در محل، یک اینورتر سری RVE32 در کابین کنترل نصب شده است و نصب اینورتر و موتور در محل مطابق شکل می باشد.

07 نتیجه دویدن:

سیستم کنترل تراش عمودی با استفاده از اینورتر RVE32 بیش از سه سال است که به بهره برداری رسیده است و مزایای اقتصادی و اجتماعی خوبی به دست آورده است:

دستگاه کنترل قابل اعتماد عمل می کند، سازگاری محیطی خوبی دارد، می تواند در برابر محیط های خشن مانند آلودگی نفتی، گرد و غبار و گرمای مرطوب مقاومت کند و دارای میزان خرابی کم است.

ویژگی های محدود کننده جریان عالی، ظرفیت اضافه بار قوی، می تواند به طور موثر اضافه بار تبدیل فرکانس، حفاظت از جریان اضافه را کاهش دهد و تداوم تولید را به حداکثر برساند.

دقت کنترل سرعت بالا است و محصولات تولیدی مطابق با الزامات هستند. سیستم کنترل تراش عمودی با استفاده از اینورتر QD6000 بیش از سه سال است که مورد بهره برداری قرار گرفته است و به منافع و نتایج اقتصادی خوبی دست یافته است.

08 مزایای مشتری:

اینورتر و موتور اسپیندل به طور پایدار کار می کنند و هزینه های تعمیر و نگهداری را کاهش می دهند.

عملکرد حفاظتی جامع اینورتر تداوم تولید را تضمین می‌کند.

تولید محصولات با الزامات مطابقت بیشتری دارد و میزان عیب بسیار کاهش می یابد.
