01 مقدمه:

دستگاه برش دوار یکی از تجهیزات اصلی برای تولید تخته سه لا می باشد. این دستگاه به دستگاه برش دوار مبتنی بر کارت و دستگاه برش دوار غیر کارتی تقسیم می شود. با پیشرفت تکنولوژی، فناوری کنترل سروو دیجیتال برای تولید دستگاه برش دوار نیز اعمال می شود. برش گردان چوبی، هسته چوب باقیمانده را مجدداً می چرخاند، به طوری که مواد خام به طور کامل مورد استفاده قرار می گیرند. شانگهای کیدیان به طور مستقل مجموعه ای از سیستم های مناسب برای انواع مختلف ماشین های برش دوار در بازار ایجاد کرده است. پس از کاربرد عملی در شاندونگ، هبی، گوانگشی، جیانگشی و جاهای دیگر، نگرانی های بسیاری از سازندگان ماشین آلات در مورد کنترل عددی و اتوماسیون تجهیزات برش دوار را حل کرده است. الزامات

02 ویژگی ها:

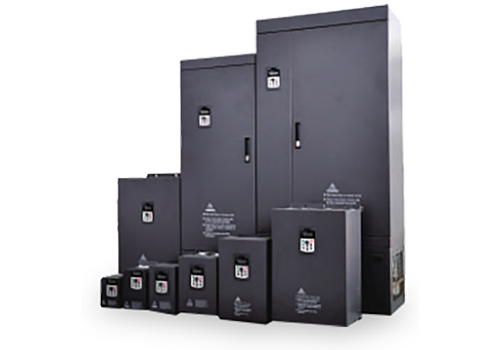

D51 یک اینورتر دیواری است، محدوده توان 3KW-15KW، ولتاژ خط ورودی 380V-480V و حالت کنترل، کنترل برداری بدون سنسور سرعت و کنترل بردار حلقه بسته است.

03 مزیت:

· دارای ویژگی های گشتاور فرکانس پایین، 0.5 هرتز 180٪ گشتاور نامی.

· برای اجسام برش دوار پیچیده، گشتاور راه اندازی کافی دارد تا اطمینان حاصل شود که موتور دارای نیروی برش قوی و خروجی یکنواخت در هنگام برش سنگین با سرعت کم است.

· این دارای دقت کنترل سرعت است، دقت کنترل 0.2٪ است، کنترل دقیق سرعت را انجام می دهد، صافی برش چرخشی و کار توقف و راه اندازی مجدد با سرعت بالا را تضمین می کند که با اینورترهای وارداتی قابل مقایسه است.

· پاسخ گشتاور فقط به 20 میلی ثانیه نیاز دارد، پاسخ سریع را درک می کند و حالت کلی در حال اجرا پایدارتر است.

· ظرفیت اضافه بار خوب و سازگاری محیطی، قابلیت اطمینان عملیاتی بالا؛

· عملکرد عالی AVR، سازگاری فوق العاده شبکه، گشتاور خروجی را در صورت نوسانات ولتاژ ثابت نگه می دارد و می تواند عملکرد عادی برش چرخشی را زمانی که ولتاژ نامی بالای 60 ℅ باشد برآورده کند.

· ویژگی های محدود کننده جریان عالی، ظرفیت اضافه بار قوی، می تواند به طور موثر اضافه بار تبدیل فرکانس، حفاظت از جریان اضافه را کاهش دهد و تداوم تولید را به حداکثر برساند.

· سازگاری محیطی قوی دارد و طراحی مجرای هوا کاملاً مستقل می تواند مقاومت در برابر محیط های خشن مانند آلودگی نفتی، گرد و غبار و گرمای مرطوب را تا حد زیادی بهبود بخشد.

04 معرفی سیستم:

در این سیستم، دستگاه برش دوار توسط مبدل فرکانس D51 هدایت می شود، سیم کشی سیستم کنترل ساده است، نیازی به کنترل کننده خارجی نیست، تمام عملکردها توسط مبدل فرکانس داخلی انجام می شود و کل سیستم اقتصادی و قابل اعتماد است. استفاده از رمزگذار چرخشی به عنوان سنسور اندازه گیری فاصله می تواند دقت اندازه گیری را تا 0.01 میلی متر افزایش دهد. استفاده از رمزگذار چرخشی برای اندازه گیری سرعت واقعی غلتک می تواند از خطای ناشی از ولتاژ ناپایدار شبکه در ضخامت برش دوار جلوگیری کند.

05 پارامتر فنی:

06 استفاده در سایت:

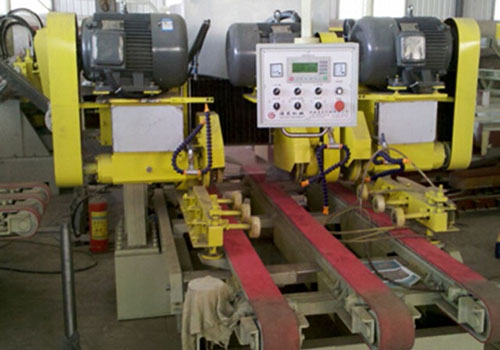

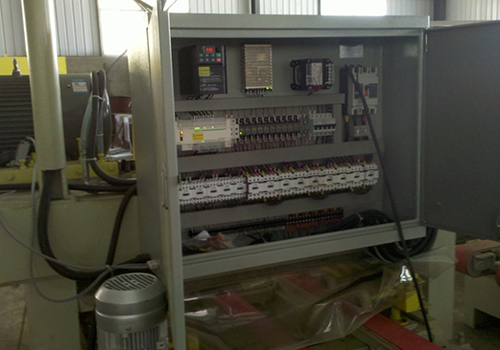

با توجه به وضعیت فضای در محل، یک اینورتر سری D51 در کابین کنترل نصب شده است و نصب اینورتر و موتور در محل مطابق شکل می باشد.

07 نتیجه دویدن:

سیستم کنترل دستگاه برش دوار با استفاده از اینورتر D51 بیش از سه سال است که به بهره برداری رسیده است و مزایای اقتصادی و اجتماعی خوبی به دست آورده است:

دستگاه کنترل قابل اعتماد عمل می کند، سازگاری محیطی خوبی دارد، می تواند در برابر محیط های خشن مانند آلودگی نفتی، گرد و غبار و گرمای مرطوب مقاومت کند و دارای میزان خرابی کم است.

ویژگی های محدود کننده جریان عالی، ظرفیت اضافه بار قوی، می تواند به طور موثر اضافه بار تبدیل فرکانس، حفاظت از جریان اضافه را کاهش دهد و تداوم تولید را به حداکثر برساند.

پارامترهای تکنولوژیکی ماشین آلات برش دوار به صورت آنلاین تنظیم می شوند و ضخامت برش به طور مداوم قابل تنظیم است تا نیازهای مختلف بازار را برآورده کند.

دقت کنترل سرعت بالا است و محصولات تولیدی مطابق با الزامات هستند.

08 مزایای مشتری:

ضخامت برش دوار یکنواخت است، سطح صاف است و الزامات فرآیند برآورده می شود.  عملکرد حفاظت جامع اینورتر می تواند تولید را حتی در زمان نوسانات شبکه برق تضمین کند و تداوم تولید را به حداکثر برساند.  بهبود راندمان تولید و استفاده از چوب، حفاظت از محیط زیست و صرفه جویی در هزینه های تولید.
