01 مقدمه:

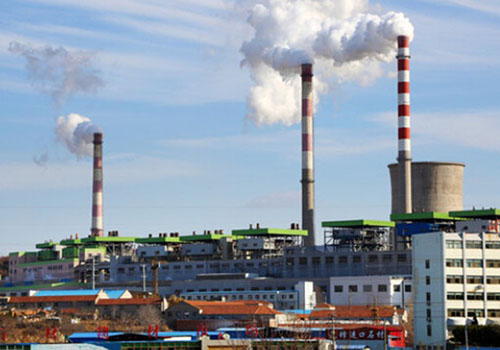

زمستان در شمال چین طولانی و سرد است و روش های گرمایشی مانند گرمایش و زمین گرمایی به ابزار اصلی مردم اینجا تبدیل شده است تا از سرما در زمستان جلوگیری کنند. نیروگاه حرارتی بخار فوق گرم را از طریق خط لوله انتقال بخار به هر ایستگاه تبادل حرارتی منتقل می کند. در ایستگاه تبادل حرارتی، بخار آب گرم گرمایش را از طریق مبدل حرارتی گرم می کند و پمپ سیرکولاسیون آب گرم را از طریق خط لوله گرمایش به شبکه ثانویه و مبدل های حرارتی مختلف می فرستد. کاربر. اینورتر D71 شانگهای کیدیان به طور گسترده در زمینه های شهری مانند گرمایش، تهویه مطبوع، کارهای آب و تصفیه خانه های فاضلاب استفاده شده است. محصولات و راه حل های ما اثرات صرفه جویی قابل توجهی در مصرف انرژی، عملکرد ایمن و قابل اعتماد دارند و تضمین کننده عملکرد پایدار سیستم شهرداری هستند.

02 ویژگی ها:

D71 یک اینورتر دیواری با محدوده توان 0.75KW-500KW است و حالت کنترل سطح ولتاژ ولتاژ خط ورودی 380V-480V است که کنترل برداری بدون سنسور سرعت است. کنترل بردار بدون سنسور سرعت به ویژه برای فن ها و پمپ ها مناسب است. کنترل بردار بدون سنسور سرعت نه تنها دارای یک حلقه بسته سرعت است بلکه یک حلقه بسته جریان نیز دارد و جریان حالت پایدار موتور پایدارتر است.

D71 دارای تعداد زیادی ترمینال مشتری است، از جمله 8 ورودی دیجیتال (LI1-LI8)، 2 ورودی آنالوگ (AI)، 2 خروجی رله (TA)، 2 خروجی آنالوگ (AO)، منبع تغذیه کمکی 5 ولت برای ورودی آنالوگ ورودی ثابت، منبع تغذیه کمکی 24 ولت برای ورودی دیجیتال به صورت تعریف شده/A می تواند به صورت رایگان استفاده شود. توابع رابط MODBUS پیکربندی استاندارد D71 است، هیچ گزینه ای مورد نیاز نیست. D71 می تواند از طریق MODBUS به سیستم های اتوماسیون سطح بالاتر متصل شود. اینورتر سری D71 دارای عملکرد PID داخلی است، عملکرد انعطاف پذیرتر است و راه های زیادی برای کنترل رابط وجود دارد.

04 معرفی سیستم:

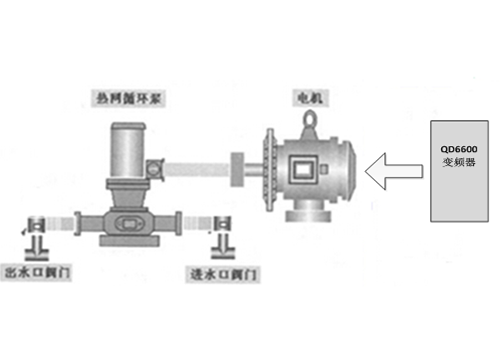

در این سیستم از مبدل فرکانس D71 110KW برای راه اندازی پمپ سیرکولاسیون شبکه حرارتی 110KW استفاده می شود. با جمع آوری اختلاف دمای بین دمای کل خروجی و آب برگشتی سیستم و مقایسه اختلاف دمای دمای آب برگشتی سیستم کاربر در هر ناحیه با اختلاف دمای طراحی سیستم، سرعت پمپ گردشی به طور خودکار توسط تابع PID داخلی اینورتر تنظیم می شود تا تنظیم دبی کل و دمای سیستم را محقق کند.

05 پارامتر فنی:

06 استفاده در سایت:

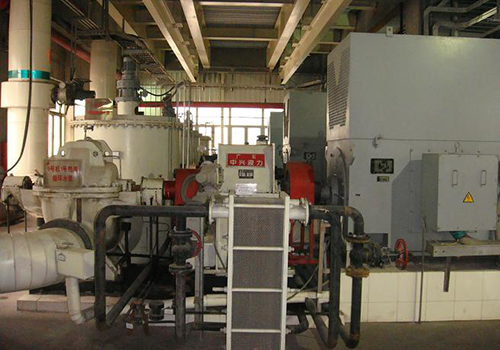

با توجه به وضعیت فضای در محل، یک اینورتر سری D71 در کابینت کنترل نصب شده است و نصب اینورتر و موتور در محل مطابق شکل می باشد.

07 نتیجه دویدن:

سیستم پمپ آب گردشی شبکه گرمایش با استفاده از اینورتر D71 بیش از سه سال است که مورد بهره برداری قرار گرفته است و مزایای اقتصادی و اجتماعی خوبی به دست آورده است:

دستگاه کنترل قابل اعتماد عمل می کند و میزان خرابی پایینی دارد.  از طریق تنظیم خودکار PID، پدیده گرمایش و سرمایش ناهموار هر ایستگاه در شبکه گرمایش حذف می شود.

تحقق عملیات بدون سرنشین تولید، کاهش شدید شدت کار و بهبود کارایی تولید.

منافع اقتصادی قابل توجه است و تمام سرمایه گذاری افزایش یافته را می توان در بیش از یک سال بازیابی کرد.

08 مزایای مشتری:

گرمایش و سرمایش هر ایستگاه در شبکه گرمایشی یکنواخت است که نیازهای گرمایشی مشترکین راه دور را تضمین می کند و از گرم شدن بیش از حد مشتریان نزدیک جلوگیری می کند.

تحقق عملیات بدون سرنشین تولید و بهبود کارایی تولید؛

تاثیر مکانیکی کاهش می یابد که تا حد زیادی در هزینه نگهداری صرفه جویی می کند.

اثر صرفه جویی در انرژی قابل توجه است، و افزایش سرمایه گذاری را می توان به طور کامل در بیش از یک سال بازیابی کرد.
