01 مقدمه:

مفهوم HVAC شامل گرمایش، تهویه و تهویه مطبوع است، بنابراین مفهوم گسترده تری نسبت به تهویه مطبوع مرکزی دارد. مفهوم صرفه جویی در انرژی در HVAC کاهش محیط زیست یا سرکوب تقاضای انرژی در ازای صرفه جویی در انرژی نیست، بلکه بهبود بهره وری انرژی ساختمان ها از طریق استفاده از روش های برنامه ریزی یکپارچه منابع (IRP) و تکنیک های مدیریت سمت تقاضای انرژی (DSM)، با منابع محدود و هزینه های مصرف انرژی برای به دست آوردن کارایی اجتماعی و اقتصادی برای رفع نیازهای رو به رشد زیست محیطی است. اینورتر D71 به طور گسترده در سیستم های گرمایش، تهویه و تهویه مطبوع در مکان های پیشرفته مانند فرودگاه ها، ساختمان های رادیو و تلویزیون، بیمارستان ها و متروها استفاده شده است.

02 ویژگی ها:

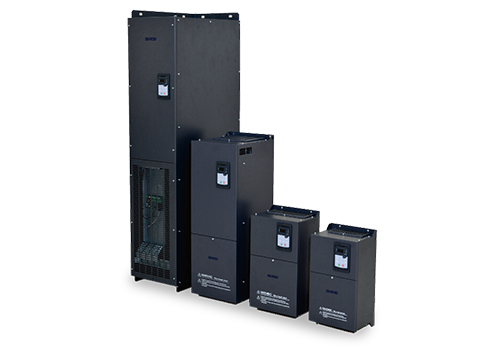

D71 یک اینورتر دیواری است، محدوده توان 0.75KW-500KW، سطح ولتاژ ولتاژ خط ورودی 380V-480V است و روش کنترل، کنترل برداری بدون سنسور سرعت است.

D71 دارای دستگاه‌های کنترلی فراوانی است، از جمله 8 ورودی دیجیتال (LI1-LI8)، 2 ورودی آنالوگ (AI)، 2 خروجی رله (TA)، 2 خروجی آنالوگ (AO)، منبع تغذیه کمکی 5 ولت برای منبع تغذیه آنالوگ ورودی ثابت، منبع تغذیه کمکی 24 ولت برای ورودی دیجیتال قابل استفاده است.

رابط MODBUS پیکربندی استاندارد D71 است، هیچ گزینه ای مورد نیاز نیست. D71 می تواند از طریق MODBUS به سیستم های اتوماسیون سطح بالاتر متصل شود.

03 مزیت:

· عملکرد خوب گشتاور فرکانس پایین (1.5 برابر گشتاور خروجی در حالت حلقه باز 0.5 هرتز)، گشتاور زیاد با فرکانس پایین.

· این مزیت پاسخ سریع گشتاور را دارد و هنگامی که بار نوسان می کند، نوسان جریان کوچک است.

· ظرفیت اضافه بار و سازگاری محیطی خوبی دارد و قابلیت اطمینان عملیاتی بالایی دارد.

· سازگاری فوق العاده شبکه برق، توانایی ضد نوسانات شبکه برق تا 15٪، برای اطمینان از ثبات ولتاژ خروجی، جریان، سرعت.

· 15 کیلو وات و بالاتر مجهز به راکتورهای DC استاندارد هستند که در کنترل هارمونیک و پایداری به خوبی عمل می کنند و به مشتریان در صرفه جویی در هزینه های سخت افزاری کمک می کنند.

· ویژگی های محدود کننده جریان عالی، ظرفیت اضافه بار قوی، می تواند به طور موثر اضافه بار تبدیل فرکانس، حفاظت از جریان اضافه را کاهش دهد و تداوم تولید را به حداکثر برساند.

· سازگاری محیطی قوی دارد و طراحی مجرای هوا کاملاً مستقل می تواند مقاومت در برابر محیط های خشن مانند آلودگی نفتی، گرد و غبار و گرمای مرطوب را تا حد زیادی بهبود بخشد.

معرفی سیستم 04:

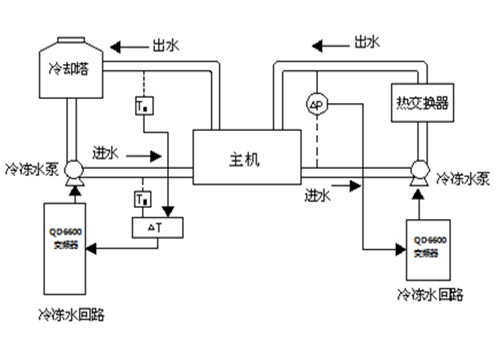

در این سیستم دو پمپ آب سرد ۱۱۰ کیلوواتی توسط دو اینورتر ۱۱۰ کیلوواتی D71 به حرکت در می‌آیند و همچنین چندین اینورتر D71 وجود دارد که فن‌ها (از جمله فن‌های داخلی و فن‌های برج خنک‌کننده) را هدایت می‌کنند. در سیستم گردش آب سرد، سیگنال 1 (سیگنال دما یا سیگنال فشار) مدار ورودی آب و سیگنال 2 (سیگنال دما یا سیگنال فشار) مدار خروجی آب به ماژول آنالوگ ارسال می شود تا سیگنال بازخورد آنالوگ اینورتر به دست آید. از طریق عملکرد PID داخلی اینورتر، کنترل خودکار حلقه بسته محقق می شود.

05 پارامتر فنی:

06 استفاده در سایت:

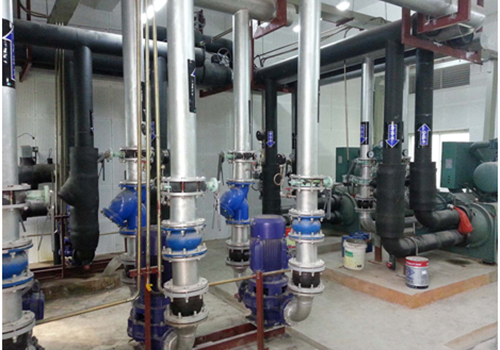

با توجه به وضعیت فضای در محل، یک اینورتر سری D71 در کابینت کنترل نصب شده است و نصب اینورتر و موتور در محل مطابق شکل می باشد.

07 نتیجه دویدن:

سیستم کنترل گرمایش، تهویه و تهویه مطبوع با استفاده از اینورتر D71 بیش از سه سال است که به بهره برداری رسیده است و مزایای اقتصادی و اجتماعی خوبی به دست آورده است:

دستگاه کنترل قابل اعتماد عمل می کند، سازگاری محیطی خوبی دارد، می تواند در برابر محیط های خشن مانند آلودگی نفتی، گرد و غبار و گرمای مرطوب مقاومت کند و دارای میزان خرابی کم است.

ویژگی های محدود کننده جریان عالی، ظرفیت اضافه بار قوی، می تواند به طور موثر اضافه بار تبدیل فرکانس، حفاظت از جریان اضافه را کاهش دهد و تداوم تولید را به حداکثر برساند.

سیستم تهویه مطبوع مرکزی کنترل حلقه بسته تبدیل فرکانس را با پاسخ دینامیکی سریع و درجه بالایی از اتوماسیون اتخاذ می کند و کل سیستم کنترل دیجیتال و هوشمند را درک می کند.

مزایای اقتصادی قابل توجه است، اثر اولیه صرفه جویی در انرژی 35٪ تا 55٪ است و کل سرمایه گذاری افزایش یافته توسط سیستم کنترل تبدیل فرکانس را می توان در بیش از یک سال بازیابی کرد.

08 مزایای مشتری:

کنترل خودکار حلقه بسته PID حجم کاری کارگران را کاهش می دهد و کارایی کار را بهبود می بخشد.

کاهش تلفات موتور و هزینه های تعمیر و نگهداری؛

عملکرد حفاظتی جامع مبدل فرکانس تداوم تولید را تضمین می کند.

کاهش صدای در حال اجرا پمپ آب و بهبود راحتی ساختمان.

مزایای اقتصادی قابل توجه است و کل سرمایه گذاری افزایش یافته توسط سیستم کنترل تبدیل فرکانس را می توان در بیش از یک سال بازیابی کرد.
