01 مقدمه:

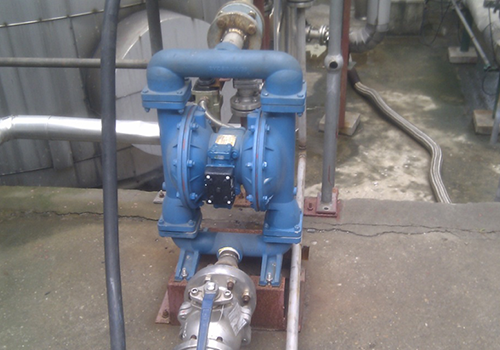

پمپ دیافراگمی نوع جدیدی از ماشین آلات انتقال است که در حال حاضر نوع ابتکاری پمپ در چین است که از هوای فشرده به عنوان منبع تغذیه استفاده می کند. برای انواع مایعات خورنده، مایعات دارای ذرات، ویسکوزیته بالا، مایعات فرار، قابل اشتعال و بسیار سمی می توان آنها را تخلیه کرد. پمپ های دیافراگمی در صنایع نفت، مواد شیمیایی، فلزات غیرآهنی، صنایع الکترونیک، سرامیک، نساجی و سایر صنایع مورد استفاده قرار می گیرند. آنها در موارد خاص مختلف برای استخراج رسانه های مختلف نصب می شوند که توسط پمپ های معمولی قابل پمپاژ نیستند. مبدل فرکانس RVE32 به عنوان یک تجهیزات کنترل صنعتی، کاربردهای گسترده ای در پمپ های دیافراگمی دارد.

02 ویژگی ها:

RVE32 یک اینورتر دیواری است، محدوده توان 0.75KW-500KW، سطح ولتاژ ولتاژ خط ورودی 380V-480V است و روش کنترل کنترل برداری بدون سنسور سرعت است. RVE32 دارای تعداد زیادی پست است، از جمله 8 ورودی دیجیتال (LI1-LI8)، 2 ورودی آنالوگ (AI)، 2 خروجی رله (TA)، 2 خروجی آنالوگ (AO)، منبع تغذیه کمکی 5 ولت برای منبع تغذیه آنالوگ ورودی ثابت، منبع تغذیه کمکی 24 ولت برای ورودی دیجیتال با برنامه تعریف شده/ALITA استفاده می شود. توابع رابط MODBUS پیکربندی استاندارد RVE32 است، هیچ گزینه ای مورد نیاز نیست. RVE32 را می توان از طریق MODBUS به سیستم های اتوماسیون سطح بالاتر متصل کرد.

03 مزیت:

· 250٪ از جریان الکتریکی نامی را در حین کار با فرکانس پایین و شتاب فراهم کنید که الزامات عملکرد پمپ دیافراگمی را برآورده می کند.

· با دقت کنترل سرعت، دقت کنترل 0.2٪ است و کنترل دقیق سرعت به دست می آید.

· این مزیت پاسخ سریع گشتاور را دارد و هنگامی که بار نوسان می کند، نوسان جریان کوچک است.

· سازگاری خوب الکترومغناطیسی EMC، سازگاری با محیط های مختلف پیچیده؛

· ظرفیت اضافه بار و سازگاری محیطی خوبی دارد و قابلیت اطمینان عملیاتی بالایی دارد.

· سازگاری محیطی قوی دارد و طراحی مجرای هوا کاملاً مستقل می تواند مقاومت در برابر محیط های خشن مانند آلودگی نفتی، گرد و غبار و گرمای مرطوب را تا حد زیادی بهبود بخشد.

04 معرفی سیستم:

در سیستم تولید آلومینا، خمیر سنگ خام واجد شرایط از طریق دیافراگم به حل کننده فشار بالا پمپ می شود، پمپ دیافراگمی 55 کیلووات توسط یک اینورتر 75 کیلووات RVE32 هدایت می شود و سیگنال بازخورد 4-20 میلی آمپر خروجی توسط جریان سنج الکترومغناطیسی دوغاب ارسال می شود. کنترل حلقه بسته در درگاه بازخورد تنظیم کننده PI انجام می شود، به طوری که نرخ جریان دوغاب را می توان در یک محدوده معین تغییر داد تا از سرعت انحلال آلومینا اطمینان حاصل شود.

05 پارامتر فنی:

06 استفاده در سایت:

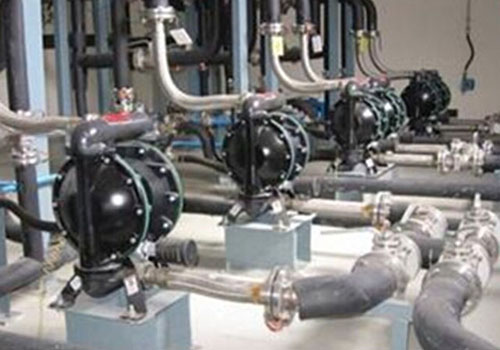

با توجه به وضعیت فضای در محل، یک اینورتر سری RVE32 در کابین کنترل نصب شده است و نصب اینورتر و موتور در محل مطابق شکل می باشد.

07 نتیجه دویدن:

اینورتر RVE32 بیش از سه سال بدون خرابی روی پمپ دیافراگمی استفاده شده است. تمرین ثابت کرده است که اینورتر RVE32 از نظر کیفیت و عملکرد عملکردی دارد و در فرآیند تنظیم سرعت در مصرف انرژی صرفه جویی می کند. این اثر مزایای ملموسی را برای کاربران به ارمغان آورده و شهرت خوبی در بین کاربران ایجاد کرده است.

دستگاه کنترل قابل اعتماد عمل می کند، سازگاری محیطی خوبی دارد، می تواند در برابر محیط های خشن مانند آلودگی نفتی، گرد و غبار و گرمای مرطوب مقاومت کند و دارای میزان خرابی کم است.

عملکرد قابل اعتماد و پایدار، کنترل انعطاف پذیر و راحت، کنترل دقیق و دقت بالا؛

ویژگی های محدود کننده جریان عالی، ظرفیت اضافه بار قوی، می تواند به طور موثر اضافه بار تبدیل فرکانس، حفاظت از جریان اضافه را کاهش دهد و تداوم تولید را به حداکثر برساند.

منافع اقتصادی قابل توجه است و هزینه هر واحد محصول کاهش می یابد.

08 مزایای مشتری:

این به طور کامل تغذیه دقیق پمپ دیافراگمی را تضمین می کند، شاخص تولید را تا حد زیادی بهینه می کند، سرعت انحلال آلومینا در دوغاب و ظرفیت تولید تجهیزات را بهبود می بخشد و مزایای اقتصادی زیادی به دست می آورد.

عملکرد حفاظتی جامع مبدل فرکانس تداوم تولید را تضمین می کند.

بهبود و بهینه سازی سطح فناوری تجهیزات، حجم کار و هزینه های نگهداری تجهیزات را تا حد زیادی کاهش می دهد.

منافع اقتصادی قابل توجه است، هزینه هر واحد محصول کاهش می یابد و منافع اجتماعی و اقتصادی خوبی ایجاد می شود.
