01 مقدمه:

در سال های اخیر تجهیزات شستشوی صنعتی عمدتاً بر اساس تجهیزات شستشوی آب است و استفاده از مبدل های فرکانس روز به روز محبوبیت بیشتری پیدا کرده است. بنابراین مبدل‌های فرکانس انقلابی جدید در فناوری برای تجهیزات شستشوی صنعتی به ارمغان آورده‌اند. اینورتر D71 دارای عملکرد ساده PLC داخلی است که می تواند عملکردهای چند سرعته خودکار، جلو و عقب را بدون کنترل کننده خارجی انجام دهد. در صنعت ماشین لباسشویی صنعتی کاربردهای وسیعی دارد.

02 ویژگی ها:

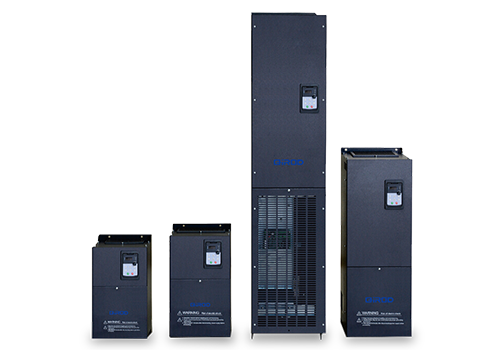

D71 یک اینورتر دیواری است، محدوده توان 0.75KW-500KW، سطح ولتاژ ولتاژ خط ورودی 380V-480V است و روش کنترل، کنترل برداری بدون سنسور سرعت است.

D71 دارای دستگاه‌های کنترلی فراوانی است، از جمله 8 ورودی دیجیتال (LI1-LI8)، 2 ورودی آنالوگ (AI)، 2 خروجی رله (TA)، 2 خروجی آنالوگ (AO)، منبع تغذیه کمکی 5 ولت برای منبع تغذیه آنالوگ ورودی ثابت، منبع تغذیه کمکی 24 ولت برای ورودی دیجیتال قابل استفاده است.

رابط MODBUS پیکربندی استاندارد D71 است، هیچ گزینه ای مورد نیاز نیست. D71 می تواند از طریق MODBUS به سیستم های اتوماسیون سطح بالاتر متصل شود.

03 مزیت:

· گشتاور شروع بزرگ، 1.5 برابر گشتاور خروجی در حلقه باز 0.5 هرتز، با ظرفیت بار فرکانس پایین قوی.

· این مزیت پاسخ سریع گشتاور را دارد و هنگامی که بار نوسان می کند، نوسان جریان کوچک است.

· طراحی حاشیه بزرگ ماژول IGBT، مناسب برای عملیات طولانی مدت جریان بالا مکرر رو به جلو و معکوس؛

· دقت کنترل سرعت بالا، سرعت پایدار در فرکانس بالا؛ عملکرد ساده PLC داخلی، بدون نیاز به کنترلر ماشین لباسشویی خارجی؛

· سازگاری محیطی قوی دارد و طراحی مجرای هوا کاملاً مستقل می تواند مقاومت در برابر محیط های خشن مانند آلودگی نفتی، گرد و غبار و گرمای مرطوب را تا حد زیادی بهبود بخشد.

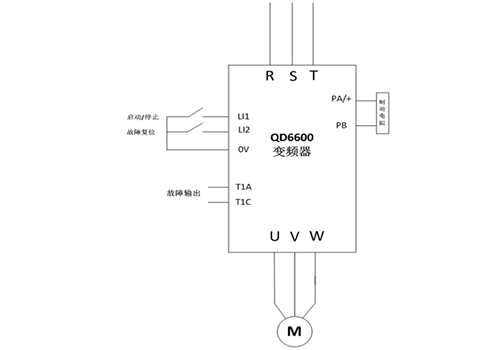

04 معرفی سیستم:

در این سیستم موتور 7.5 کیلووات ماشین لباسشویی صنعتی توسط اینورتر 11 کیلوواتی D71 کنترل می شود، عملکرد کنترلر ماشین لباسشویی از طریق عملکرد ساده PLC داخلی و ترمز سریع و پارک از طریق مقاومت ترمز تحقق می یابد.

05 پارامتر فنی:

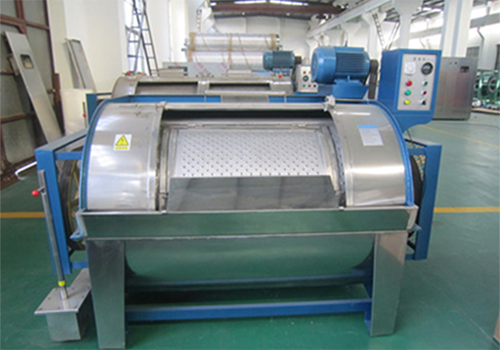

06 استفاده در سایت:

با توجه به وضعیت فضای در محل، یک اینورتر سری D71 در کابینت کنترل نصب شده است و نصب اینورتر و موتور در محل مطابق شکل می باشد.

07 نتیجه دویدن:

سیستم کنترل ماشین لباسشویی صنعتی با استفاده از اینورتر D71 بیش از سه سال است که به بهره برداری رسیده است و مزایای اقتصادی و اجتماعی خوبی به دست آورده است:

دستگاه کنترل قابل اعتماد عمل می کند، سازگاری محیطی خوبی دارد، می تواند در برابر محیط های خشن مانند آلودگی نفتی، گرد و غبار و گرمای مرطوب مقاومت کند و دارای میزان خرابی کم است.

ویژگی های محدود کننده جریان عالی، ظرفیت اضافه بار قوی، می تواند به طور موثر اضافه بار تبدیل فرکانس، حفاظت از جریان اضافه را کاهش دهد و تداوم تولید را به حداکثر برساند.

مزایای اقتصادی قابل توجه است و کل سرمایه گذاری افزایش یافته توسط سیستم کنترل تبدیل فرکانس را می توان در بیش از یک سال بازیابی کرد.

08 مزایای مشتری:

عملکرد ساده PLC داخلی، صرفه جویی در هزینه مشتری؛

سرعت اجرا در کل فرآیند برای اطمینان از الزامات فرآیند تمیز کردن پایدار است.

سر و صدا به طور قابل توجهی کاهش می یابد و آرام تر.

مزایای اقتصادی قابل توجه است و کل سرمایه گذاری افزایش یافته توسط سیستم کنترل تبدیل فرکانس را می توان در بیش از یک سال بازیابی کرد.
