01 مقدمه:

صنعت کاغذ یک صنعت مواد اولیه اساسی و مهم است که ارتباط نزدیکی با توسعه اقتصاد ملی و شرکت های اجتماعی دارد و یک صنعت مهم در اقتصاد ملی کشور من است. در حال حاضر، بیش از 80٪ از تجهیزات انتقال ماشین های کاغذی جدید از اینورترهای درایو AC استفاده می کنند.

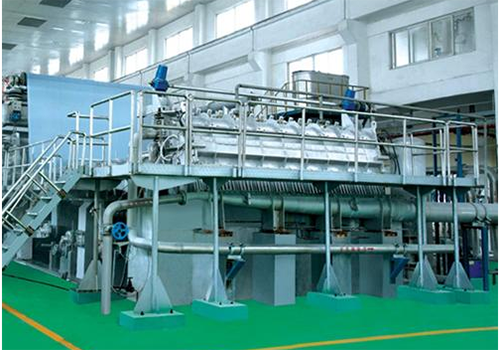

پالایش بخش بسیار مهمی از تولید خمیر کاغذ است. خط تولید خمیر آن از یک سری تجهیزات پشتیبانی تشکیل شده است. به منظور بهبود راندمان تولید و اطمینان از کیفیت خمیر، هر قسمت انتقال نیاز به هماهنگی بالایی دارد. در حال حاضر، انتقال مهم خطوط تولید پیشرفته تبدیل فرکانس را اتخاذ می کند. رانندگی کنید. اینورتر D71 کاربردهای گسترده ای در صنعت کاغذ دارد.

02 ویژگی ها:

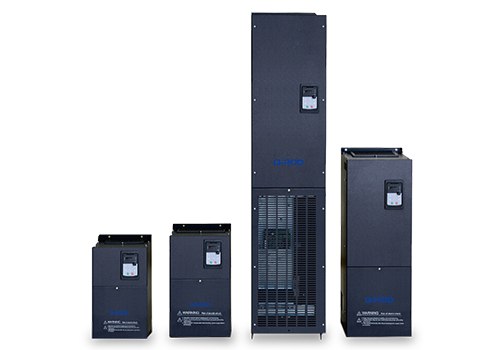

D71 یک اینورتر دیواری است، محدوده توان 0.75KW-500KW، سطح ولتاژ ولتاژ خط ورودی 380V-480V است و روش کنترل، کنترل برداری بدون سنسور سرعت است.

D71 دارای دستگاه‌های کنترلی فراوانی است، از جمله 8 ورودی دیجیتال (LI1-LI8)، 2 ورودی آنالوگ (AI)، 2 خروجی رله (TA)، 2 خروجی آنالوگ (AO)، منبع تغذیه کمکی 5 ولت برای منبع تغذیه آنالوگ ورودی ثابت، منبع تغذیه کمکی 24 ولت برای ورودی دیجیتال قابل استفاده است.

رابط MODBUS پیکربندی استاندارد D71 است، هیچ گزینه ای مورد نیاز نیست. D71 می تواند از طریق MODBUS به سیستم های اتوماسیون سطح بالاتر متصل شود.

03 مزیت:

· گشتاور شروع بزرگ، 1.5 برابر گشتاور خروجی در حلقه باز 0.5 هرتز، مطابق با الزامات عملیات پالایشگر.

· این مزیت پاسخ سریع گشتاور را دارد و هنگامی که بار نوسان می کند، نوسان جریان کوچک است.

· ظرفیت اضافه بار و سازگاری محیطی خوبی دارد و قابلیت اطمینان عملیاتی بالایی دارد.

· سازگاری فوق العاده شبکه برق، توانایی ضد نوسانات شبکه برق تا 15٪، برای اطمینان از ثبات ولتاژ خروجی، جریان، سرعت.

· ویژگی های محدود کننده جریان عالی، ظرفیت اضافه بار قوی، می تواند به طور موثر اضافه بار تبدیل فرکانس، حفاظت از جریان اضافه را کاهش دهد و تداوم تولید را به حداکثر برساند.

· سازگاری محیطی قوی دارد و طراحی مجرای هوا کاملاً مستقل می تواند مقاومت در برابر محیط های خشن مانند آلودگی نفتی، گرد و غبار و گرمای مرطوب را تا حد زیادی بهبود بخشد.

04 معرفی سیستم:

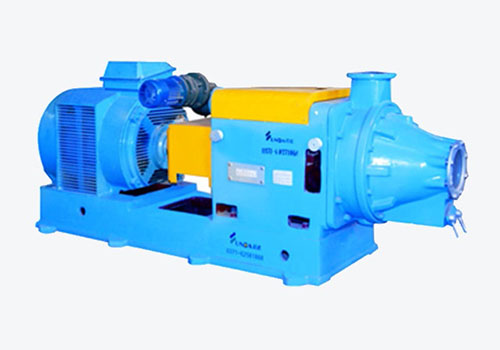

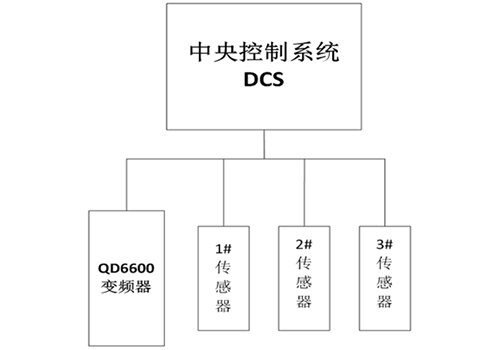

در این سیستم موتور اصلی 110 کیلووات پالایشگاه توسط اینورتر 110 کیلوواتی D71 به حرکت در می‌آید و سیستم کنترل مرکزی DCS به تمامی اجزای اجرایی و سنسورهای کل خط تولید متصل می‌شود تا شرایط میدانی هر یک از سیستم‌های انتقال را به صورت بلادرنگ رصد کند. سیستم کنترل مرکزی شروع توقف، تنظیم فرکانس، تنظیم مجدد خطا و سایر دستورات همه اینورترها را کنترل می کند و به طور همزمان داده هایی مانند جریان، ولتاژ، ولتاژ باس و فرکانس کاری همه اینورترها را برای نظارت بر هر اینورتر در زمان واقعی جمع آوری می کند.

05 پارامتر فنی:

06 استفاده در سایت:

با توجه به وضعیت فضای در محل، یک اینورتر سری D71 در کابینت کنترل نصب شده است و نصب اینورتر و موتور در محل مطابق شکل می باشد.

07 نتیجه دویدن:

سیستم کنترل پالایشگاه با استفاده از اینورتر D71 بیش از سه سال است که به بهره برداری رسیده است و مزایای اقتصادی و اجتماعی خوبی به دست آورده است:

دستگاه کنترل قابل اعتماد عمل می کند، سازگاری محیطی خوبی دارد، می تواند در برابر محیط های خشن مانند آلودگی نفتی، گرد و غبار و گرمای مرطوب مقاومت کند و دارای میزان خرابی کم است.

ویژگی های محدود کننده جریان عالی، ظرفیت اضافه بار قوی، می تواند به طور موثر اضافه بار تبدیل فرکانس، حفاظت از جریان اضافه را کاهش دهد و تداوم تولید را به حداکثر برساند.

مقدار تغذیه توسط جریان واقعی موتور کنترل می شود و دارای عملکرد پیش از هشدار اضافه بار و عملکرد بدون سفر است که می تواند ایمنی موتور و تداوم تولید را تضمین کند.

مزایای اقتصادی قابل توجه است، اثر صرفه جویی در انرژی بیش از 20٪ است و کل سرمایه گذاری افزایش یافته توسط سیستم کنترل تبدیل فرکانس را می توان در بیش از یک سال بازیابی کرد.

08 مزایای مشتری:

تنظیم سرعت مناسب، که می‌تواند ترکیب یکنواخت رنگ و محیط را تضمین کند. کاهش تلفات گیربکس، صرفه جویی زیادی در هزینه های تعمیر و نگهداری؛

عملکرد حفاظتی جامع مبدل فرکانس، تداوم تولید را تضمین می‌کند.

تنظیم سرعت بدون پله آنلاین، انواع مختلف از سرعت های مختلف آسیاب استفاده می کنند.

مزایای اقتصادی قابل توجه است و کل سرمایه گذاری افزایش یافته توسط سیستم کنترل تبدیل فرکانس را می توان در بیش از یک سال بازیابی کرد.
