01 مقدمه:

واحد پمپاژ تجهیزات اصلی در تولید نفت فعلی است که تعداد آنها بیش از 100000 دستگاه است. مجموع ظرفیت نصب شده موتور الکتریکی 35 میلیون کیلووات و مصرف برق سالانه بیش از 10 میلیارد کیلووات ساعت است. مصرف برق واحد پمپاژ حدود 40 درصد از کل برق مصرفی میدان نفتی را تشکیل می دهد و راندمان بهره برداری بسیار پایین است، متوسط ​​راندمان عملیاتی تنها 25 درصد است، ضریب توان پایین است و هدر رفت انرژی الکتریکی زیاد است. بنابراین، پتانسیل صرفه جویی در انرژی واحدهای پمپاژ بسیار زیاد است و صنعت نفت نیز یک صنعت کلیدی برای ترویج "صرفه جویی در انرژی سیستم های موتور" است. با استفاده از مبدل فرکانس D71 می توان قانون حرکت واحد پمپاژ را با تغییر شرایط کاری چاه نفت تطبیق داد تا بازده سیستم را بهبود بخشد و به هدف صرفه جویی در انرژی و افزایش تولید دست یابد.

02 ویژگی ها:

D71 یک اینورتر دیواری است، محدوده توان 0.75KW-500KW، سطح ولتاژ ولتاژ خط ورودی 380V-480V است و روش کنترل، کنترل برداری بدون سنسور سرعت است.

D71 دارای دستگاه‌های کنترلی فراوانی است، از جمله 8 ورودی دیجیتال (LI1-LI8)، 2 ورودی آنالوگ (AI)، 2 خروجی رله (TA)، 2 خروجی آنالوگ (AO)، منبع تغذیه کمکی 5 ولت برای منبع تغذیه آنالوگ ورودی ثابت، منبع تغذیه کمکی 24 ولت برای ورودی دیجیتال قابل استفاده است. رابط MODBUS پیکربندی استاندارد D71 است، هیچ گزینه ای مورد نیاز نیست. D71 می تواند از طریق MODBUS به سیستم های اتوماسیون سطح بالاتر متصل شود.

03 مزیت:

· عملکرد خوب گشتاور فرکانس پایین (1.5 برابر گشتاور خروجی در حالت حلقه باز 0.5 هرتز)، گشتاور زیاد با فرکانس پایین.

· 15 کیلو وات و بالاتر مجهز به راکتورهای DC استاندارد هستند که در کنترل هارمونیک و پایداری به خوبی عمل می کنند و به مشتریان در صرفه جویی در هزینه های سخت افزاری کمک می کنند.

· این مزیت پاسخ سریع گشتاور را دارد و هنگامی که بار نوسان می کند، نوسان جریان کوچک است.

· ظرفیت اضافه بار و سازگاری محیطی خوبی دارد و قابلیت اطمینان عملیاتی بالایی دارد.

· ویژگی های محدود کننده جریان عالی، ظرفیت اضافه بار قوی، می تواند به طور موثر اضافه بار تبدیل فرکانس، حفاظت از جریان اضافه را کاهش دهد و تداوم تولید را به حداکثر برساند.

· سازگاری محیطی قوی دارد و طراحی مجرای هوا کاملاً مستقل می تواند مقاومت در برابر محیط های خشن مانند آلودگی نفتی، گرد و غبار و گرمای مرطوب را تا حد زیادی بهبود بخشد.

04 معرفی سیستم:

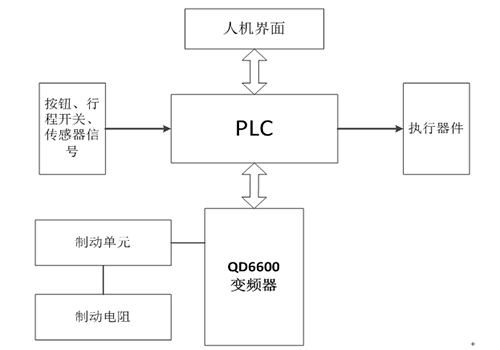

در این سیستم یک اینورتر 110 کیلوواتی D71 موتور 75 کیلوواتی واحد پمپاژ را به حرکت در می آورد و صفحه لمسی، PLC و اینورتر را از طریق ارتباط سریال RS-485 به سیستم متصل می کند. اینورتر ترمز مصرف انرژی را از طریق واحد ترمز و مقاومت ترمز دریافت می کند.

05 پارامتر فنی:

06 استفاده در سایت:

با توجه به وضعیت فضای در محل، یک اینورتر سری D71 در کابینت کنترل نصب شده است و نصب اینورتر و موتور در محل مطابق شکل می باشد.

07 نتیجه دویدن:

سیستم کنترل ماشین کوتوو واحد پمپاژ میدان نفتی با استفاده از اینورتر D71 بیش از سه سال است که به بهره برداری رسیده است و مزایای اقتصادی و اجتماعی خوبی به دست آورده است:

دستگاه کنترل قابل اعتماد عمل می کند، سازگاری محیطی خوبی دارد، می تواند در برابر محیط های خشن مانند آلودگی نفتی، گرد و غبار و گرمای مرطوب مقاومت کند و دارای میزان خرابی کم است.

سرعت استخراج را می توان به صورت پویا تنظیم کرد و در عین حال باعث صرفه جویی در انرژی و افزایش تولید نفت خام شد.

ویژگی های محدود کننده جریان عالی، ظرفیت اضافه بار قوی، می تواند به طور موثر اضافه بار تبدیل فرکانس، حفاظت از جریان اضافه را کاهش دهد و تداوم تولید را به حداکثر برساند.

08 مزایای مشتری:

تأثیر قطعات مکانیکی کم است، میزان نگهداری تجهیزات کاهش می یابد و هزینه تعمیر و نگهداری تا حد زیادی صرفه جویی می شود.

عملکرد حفاظتی جامع اینورتر تداوم تولید را تضمین می‌کند.

اثر صرفه جویی در انرژی قابل توجه است و تولید نفت خام بسیار افزایش یافته است.

عملکرد سیستم ایمن و قابل اعتماد است و مزایای اقتصادی آن قابل توجه است.
