01 مقدمه:

اکثر اکسترودرهای پیچ معمولاً توسط موتورهای DC هدایت می شوند، اما با پیشرفت سریع دستگاه های الکترونیکی قدرت و فناوری ریزپردازنده، پیشنهاد تئوری کنترل AC و بهبود نرم افزار کنترل AC در سال های اخیر، فناوری درایو AC برای بسیاری از کاربردها مناسب تر است. درایوهای DC مقرون به صرفه تر هستند. اینورترهای سری D71 در اکسترودرهای پیچی استفاده می شوند و عملکرد کنترل سرعت و سرعت پاسخ گشتاور بهتری نسبت به درایوهای DC دارند.

02 ویژگی ها:

D71 یک اینورتر دیواری است، محدوده توان 0.75KW-500KW، سطح ولتاژ ولتاژ خط ورودی 380V-480V است و روش کنترل، کنترل برداری بدون سنسور سرعت است. D71 دارای دستگاه های کنترلی زیادی است که شامل 8 ورودی دیجیتال (LI1-LI8)، 2 ورودی آنالوگ (AI)، 2 خروجی رله (TA)، 2 خروجی آنالوگ (AO)، منبع تغذیه کمکی 5 ولت برای منبع تغذیه آنالوگ است.

رابط MODBUS پیکربندی استاندارد D71 است، هیچ گزینه ای مورد نیاز نیست. QD6600 را می توان از طریق MODBUS به یک سیستم اتوماسیون سطح بالاتر متصل کرد.

03 مزیت:

· تئوری کنترل برداری پیشرفته است، توانایی محاسبات سیستم بسیار قوی است، گشتاور بار را می توان به سرعت شناسایی، کنترل و جبران کرد، و قابلیت بیش از حد گشتاور قوی است.

· راندمان بالا، حدود 5٪ بیشتر از سیستم درایو DC همان قدرت؛

· اطمینان حاصل کنید که عملکرد خروجی موتور بدون گرم شدن بیش از حد است. گشتاور بزرگ فرکانس پایین، 0.5 هرتز 150% گشتاور نامی.

· سرعت پاسخ مرحله سروو، هنگامی که گشتاور بار به شدت تغییر می کند، نوسان کوچک است.

· از طریق عملکرد حد گشتاور، حفاظت پیچ را فراهم کنید.

· ظرفیت اضافه بار و سازگاری محیطی خوبی دارد و قابلیت اطمینان عملیاتی بالایی دارد.

· طراحی مجرای هوا کاملاً مستقل می تواند مقاومت در برابر محیط های خشن مانند آلودگی نفتی، گرد و غبار و رطوبت را تا حد زیادی بهبود بخشد.

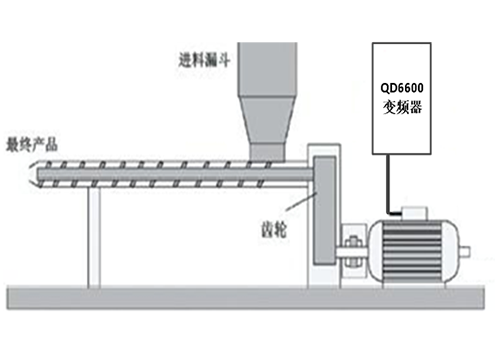

04 معرفی سیستم:

در این سیستم، یک مبدل فرکانس 18.5 کیلوواتی D71 موتور اصلی 11 کیلووات اکسترودر پیچ را به حرکت در می آورد. مرجع فرکانس اینورتر موتور اصلی توسط PLC از طریق رابط RS485 داده می شود. در حین کار، سرعت را می توان به طور دلخواه روی صفحه لمسی تغییر داد تا مرجع سرعت دقیق موتور اصلی را درک کند. در همان زمان، PLC فرکانس و جریان اینورتر را از طریق ارتباط MODBUS می خواند.

05 پارامتر فنی:

06 استفاده در سایت:

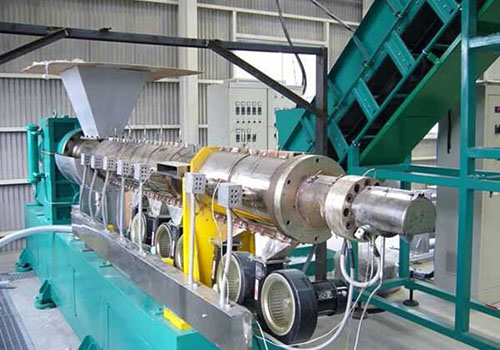

با توجه به وضعیت فضای در محل، یک اینورتر سری D71 در کابینت کنترل نصب شده است و نصب اینورتر و موتور در محل مطابق شکل می باشد.

07 نتیجه دویدن:

سیستم کنترل اکسترودر پیچ با استفاده از اینورتر D71 بیش از سه سال است که به بهره برداری رسیده است و مزایای اقتصادی و اجتماعی خوبی به دست آورده است:

دستگاه کنترل قابل اعتماد عمل می کند، سازگاری محیطی خوبی دارد، می تواند در برابر محیط های خشن مانند آلودگی نفتی، گرد و غبار و گرمای مرطوب مقاومت کند و دارای میزان خرابی کم است.

ویژگی های محدود کننده جریان عالی، ظرفیت اضافه بار قوی، می تواند به طور موثر اضافه بار تبدیل فرکانس، حفاظت از جریان اضافه را کاهش دهد و تداوم تولید را به حداکثر برساند.

دقت کنترل سرعت بالا است و محصولات تولیدی مطابق با الزامات هستند.

این سیستم دارای دقت تنظیم سرعت بالایی است که برای پرسنل در محل کار راحت است.

08 مزایای مشتری:

اینورتر و موتور اسپیندل به طور پایدار کار می کنند و هزینه های تعمیر و نگهداری را کاهش می دهند.

عملکرد حفاظتی جامع اینورتر تداوم تولید را تضمین می‌کند.

تولید محصولات بیشتر مطابق با الزامات است و میزان نقص بسیار کاهش می یابد.

پرسنل در محل کار آسان تر هستند و دقت تنظیم سرعت بالایی دارند.
