01 مقدمه:

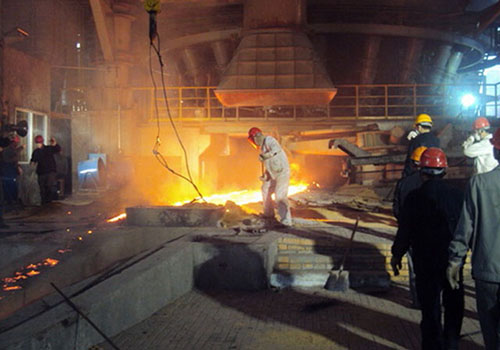

آهن‌سازی کوره بلند یکی از زنجیره‌های مهم فرآیند تولید (آهن‌سازی، فولادسازی، ریخته‌گری و نورد) در صنعت آهن و فولاد است و سیستم شارژ کوره بلند، حلقه‌ای کلیدی در تولید آهن‌سازی کوره بلند است. مواد خام به طور مداوم از طریق بالای کوره به کوره بلند فرستاده می شود تا از تقاضای طبیعی آهن سازی کوره بلند اطمینان حاصل شود. مبدل فرکانس RVE32 کاربرد کاملی در سیستم بالابر و تغذیه دوگانه سوز کوره بلند آهن‌سازی دارد.

02 ویژگی ها:

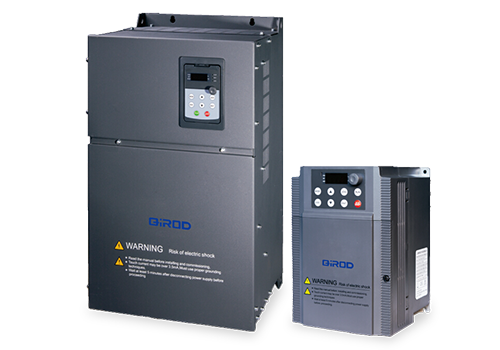

RVE32 یک اینورتر دیواری است، محدوده توان 0.75KW-500KW، سطح ولتاژ ولتاژ خط ورودی 380V-480V است و روش کنترل کنترل برداری بدون سنسور سرعت است. RVE32 دارای دستگاه های کنترلی فراوانی است، از جمله 8 ورودی دیجیتال (LI1-LI8)، 2 ورودی آنالوگ (AI)، 2 خروجی رله (TA)، 2 خروجی آنالوگ (AO)، منبع تغذیه کمکی 5 ولت برای منبع تغذیه آنالوگ ورودی ثابت، منبع تغذیه کمکی 24 ولت برای ورودی دیجیتال به صورت تعریف شده/A می تواند به صورت رایگان استفاده شود. توابع

رابط MODBUS پیکربندی استاندارد RVE32 است، هیچ گزینه ای مورد نیاز نیست. RVE32 را می توان از طریق MODBUS به سیستم های اتوماسیون سطح بالاتر متصل کرد.

03 مزیت:

· عملکرد فرکانس پایین خوب (1.5 برابر گشتاور خروجی در حلقه باز 0.5 هرتز)، که بهتر نیازهای بار کامل را برآورده می کند.

· این مزیت پاسخ سریع گشتاور را دارد و هنگامی که بار نوسان می کند، نوسان جریان کوچک است.

· ظرفیت اضافه بار و سازگاری محیطی خوبی دارد و قابلیت اطمینان عملیاتی بالایی دارد.

· عملکرد خروجی فرکانس پایین خوب است، پاسخ گشتاور سریع است و دقت تثبیت سرعت بالا است.

· ویژگی های محدود کننده جریان عالی، ظرفیت اضافه بار قوی، می تواند به طور موثر اضافه بار تبدیل فرکانس، حفاظت از جریان اضافه را کاهش دهد و تداوم تولید را به حداکثر برساند.

· سازگاری محیطی قوی، طراحی مجرای هوا کاملاً مستقل می تواند مقاومت در برابر محیط های خشن مانند آلودگی نفتی، گرد و غبار و رطوبت را تا حد زیادی بهبود بخشد.

04 معرفی سیستم:

در این سیستم یک موتور بالابر 160 کیلوواتی توسط یک اینورتر RVE32 200 کیلووات به حرکت در می آید و یک بالابر به طور همزمان دو چرخ دستی چپ و راست را به سمت بالا و پایین حرکت می دهد، یعنی یکی از چرخ دستی ها به سمت بالا تغذیه می کند و ترالی دیگر برای یک ماشین خالی فرود می آید. ولتاژ باس اینورتر ممکن است در مواردی مانند ترمز کاهش سرعت و تخلیه بالا پمپ شود و از واحد ترمز خارجی و مقاومت ترمز برای دستیابی به ترمز و توقف سریع استفاده می شود.

05 پارامتر فنی:

06 استفاده در سایت:

با توجه به وضعیت فضای در محل، یک اینورتر سری RVE32 در کابین کنترل نصب شده است و نصب اینورتر و موتور در محل مطابق شکل می باشد.

07 نتیجه دویدن:

سیستم کنترل تغذیه بالابر خودروی دوگانه کوره بلند با استفاده از اینورتر RVE32 بیش از سه سال است که به بهره برداری رسیده است و مزایای اقتصادی و اجتماعی خوبی به دست آورده است.

دستگاه کنترل قابل اعتماد عمل می کند، سازگاری محیطی خوبی دارد، می تواند در برابر محیط های خشن مانند آلودگی نفتی، گرد و غبار و گرمای مرطوب مقاومت کند و دارای میزان خرابی کم است.

متوجه بلند کردن صاف و تغییر سرعت فیدر شوید و از پدیده ارتعاش بزرگ راه اندازی، لغزش آسان و پدیده تریلر سیستم وینچ سنتی اجتناب کنید.

ویژگی های محدود کننده جریان عالی، ظرفیت اضافه بار قوی، می تواند به طور موثر اضافه بار تبدیل فرکانس، حفاظت از جریان اضافه را کاهش دهد و تداوم تولید را به حداکثر برساند.

08 مزایای مشتری:

تأثیر قطعات مکانیکی کم است، میزان نگهداری تجهیزات کاهش می یابد و هزینه تعمیر و نگهداری تا حد زیادی صرفه جویی می شود.

عملکرد حفاظتی جامع مبدل فرکانس تداوم تولید را تضمین می کند.

عملکرد سیستم ایمن و قابل اعتماد است و مزایای اقتصادی آن قابل توجه است.
