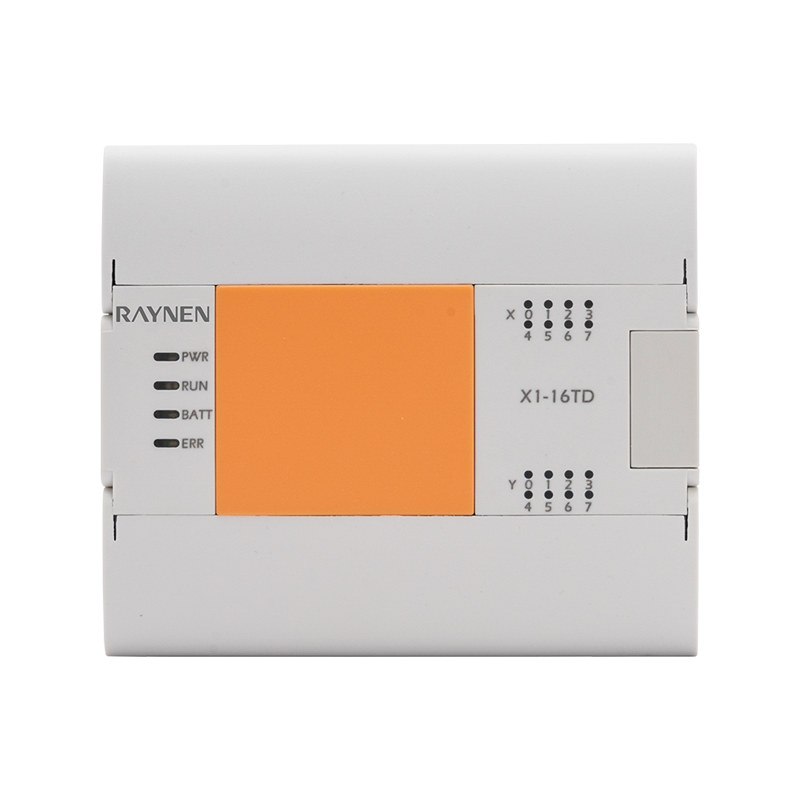

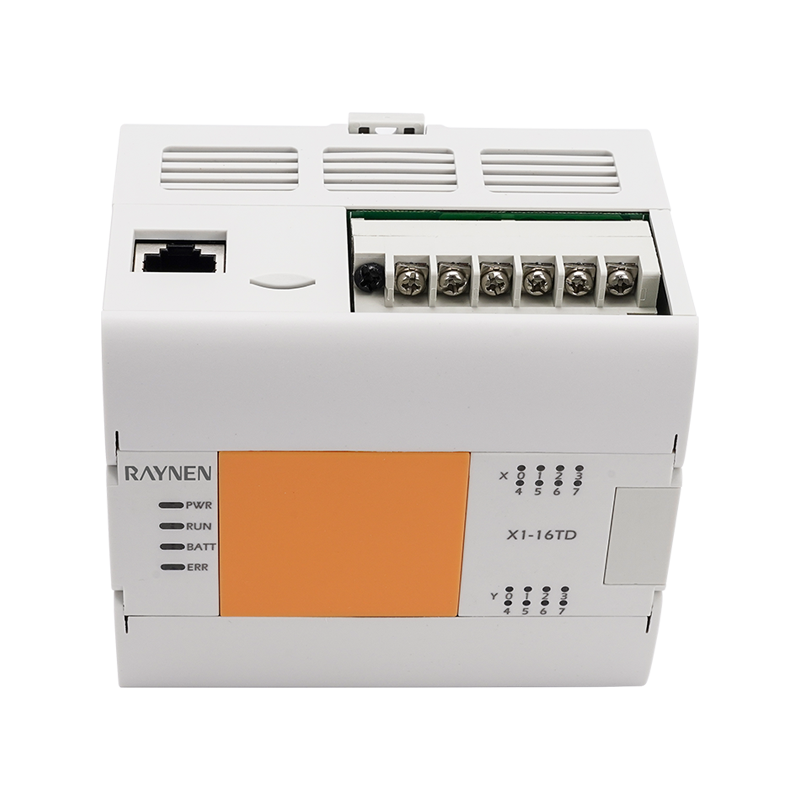

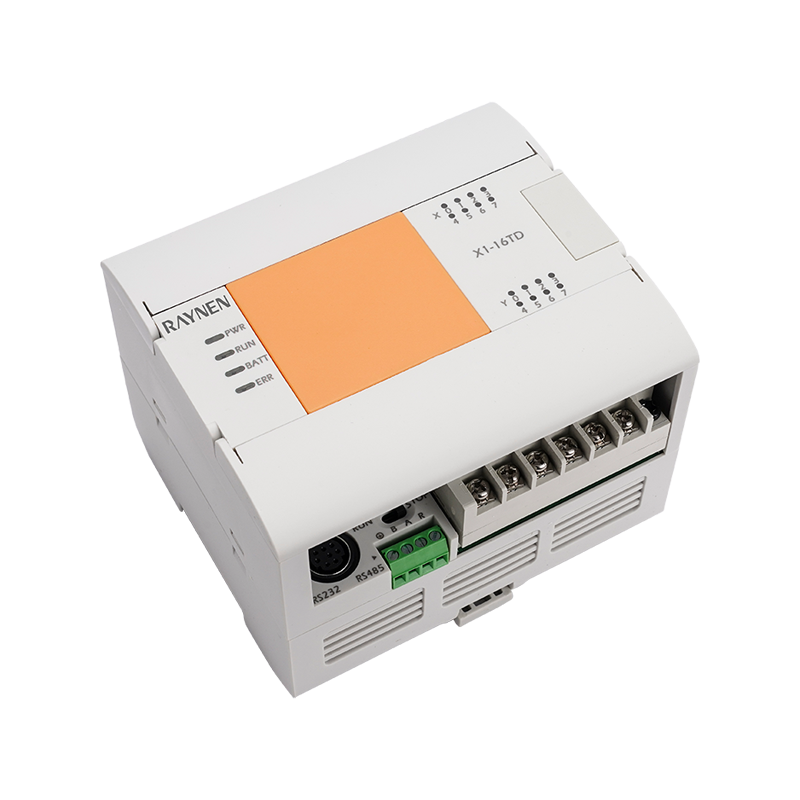

خلاصه محصول
|
| • با عملکردهای ساده کنترل حرکت مانند خروجی پالس و شمارش سرعت بالا • با شمارش پرسرعت، خروجی پالس پرسرعت 3 محوره 100 کیلوهرتز و سایر عملکردهای کنترل حرکت (اختیاری) • ساعت بیدرنگ، ذخیرهسازی دائمی داده را خاموش میکند • از یک برد BD پشتیبانی میکند |
مزیت
| | | |
| رابط | ورودی/خروجی | برد BD |
| پورت شبکه یکپارچه RS232/485 | شمارنده پر سرعت 2 کاناله پالس پرسرعت 60K 2 محوره پالس پرسرعت 3 محوره 100 کیلوهرتز (اختیاری) | پشتیبانی از 1 برد BD |

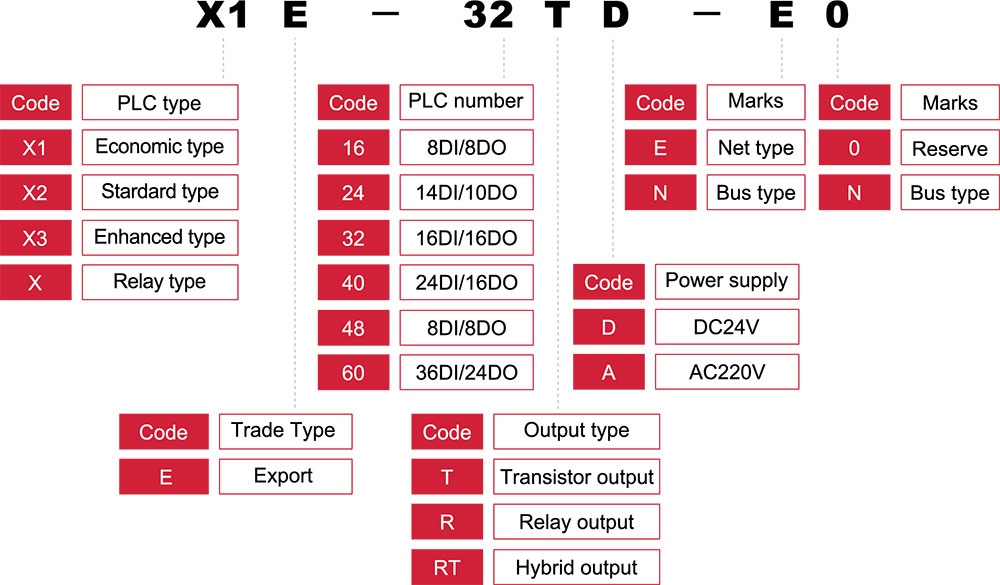

نامگذاری مدل

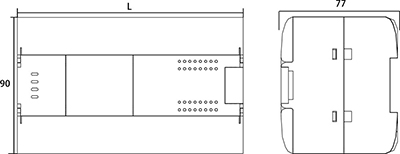

اندازه محصول (واحد: میلی متر)
 |
|
پارامتر
| مورد | مشخصات برق | ||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | |
| مصرف برق | 6 وات | 7 وات | 8 وات | 9 وات | 11 وات |
| ولتاژ منبع تغذیه | DC24V | ||||
| ولتاژ منبع تغذیه range | DC20.4 ~ 28.8 ولت | ||||
| آنی مجاز است زمان قطع برق | برای قطع برق گذرا زیر 5 میلی ثانیه، عملیات ادامه خواهد داشت | ||||
| فیوز منبع تغذیه | 60 ولت 2 آمپر | ||||
| جریان موج | 12 آمپر، 0.5 میلیثانیه زیر/28.8 ولت DC | ||||
| منبع تغذیه DC24V | زیر 300 میلی آمپر | ||||
| دمای محیط کار | -10℃~60℃ (نصب افقی)، -10℃~50°℃ (نصب عمودی) | ||||
| دمای محیط حمل و نقل | -20 تا 80 درجه سانتی گراد | ||||
| رطوبت نسبی محیط | 5~95٪، غیر متراکم (سطح آرH 2، مطابق با lEC61131-2) | ||||
| سطح حفاظت | IP20 | ||||
| سازگاری الکترومغناطیسی | سرکوب کننده نویز، conformlEC61000-6-2 | ||||
| سطح مکانیکی (ارتعاش) | IEC60068، Part2-6/10up58Hz | ||||
| مقاومت در برابر ولتاژ | الفC1.5kV 1 دقیقه، بین هر ترمینال و ترمینال زمین | ||||
| الفC500V 1 دقیقه، بین هر ترمینال و ترمینال زمین | |||||
| مقاومت عایق | پس از اندازه گیری با مقاومت عایق سنج DC500V، بین هر ترمینال و ترمینال زمین بیش از 5MΩ فاصله دارد. | ||||
| زمین کردن | اتصال به زمین نوع D (مقاومت به زمین: کمتر از 100Ω)، اجازه اتصال زمین مشترک با سیستم جریان قوی را ندهید | ||||
| محیط استفاده | بدون گاز خورنده، قابل اشتعال، گرد و غبار رسانا (گرد و غبار) جدی نیست | ||||
| ارتفاع استفاده | 2000M زیر (در محیطی با فشار بیش از فشار اتمسفر قابل استفاده نیست، در غیر این صورت ممکن است رخ دهد) | ||||
| مورد | مشخصات برق | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| شماره ورودی | 8 | 14 | 16 | 24 | 36 | |
| شماره پر سرعت | فاز سیگنال 60 کیلوهرتز (دو طرفه) فاز Aب 30 کیلوهرتز (1 طرفه) | |||||
| نوع اتصال ورودی | بلوک ترمینال قابل جابجایی (پیچ M3) | |||||
| نوع ورودی | نوع سینک/نوع منبع | |||||
| ولتاژ سیگنال ورودی | برق DC: DC20.4V~28.8V | |||||
| امپدانس ورودی | X0-X2 | 2.4K | ||||
| X3 بالا | 5.6 هزار | |||||
| در جریان اندوکتانس ورودی | X0-X2 | 5 میلی آمپر بالا | ||||
| X3 بالا | 2.4 میلی آمپر بالا | |||||
| OFF جریان اندوکتانس ورودی | 1 میلی آمپر زیر | |||||
| زمان پاسخگویی ورودی | حداکثر 4.5 میلیثانیه | |||||
| فرم سیگنال ورودی | بدون ورودی تماس ولتاژ | |||||
| ورودی سینک: ترانزیستور کلکتور باز NPN | ||||||
| جداسازی حلقه ورودی | ورودی منبع: ترانزیستور جمع کننده باز PNP | |||||
| جداسازی اپتوکوپلر | ||||||
| نمایش اقدامات ورودی | زمانی که کوپلر اپتوکوپلر روشن می شود، LED روی پنل روشن می شود | |||||
| مورد | مشخصات برق | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| شماره خروجی | 8 | 10 | 16 | 20 | 24 | |
| فرکانس پالس (حداکثر) | تک ترمینال 2 شفت 60 کیلوهرتز | |||||
| نوع اتصال خروجی | بلوک ترمینال قابل جابجایی (پیچ M3) | |||||
| نوع خروجی | خروجی ترانزیستور / تخلیه | |||||
| منبع تغذیه خارجی | DC5~30V | |||||
| حداکثر بار | بار مقاومتی | 0.5A/تک نقطه؛ 0.8A/4 امتیاز | ||||
| بار القایی | 12W/DC24V | |||||
| بار لامپ | سرعت بالا: 2W/DC24V، رایج: 5W/DC24V | |||||
| بار متوسط | 5 میلی آمپر (DC5 ~ 24 ولت) | |||||
| جریان نشتی را باز کنید | 0.1 میلی آمپر کمتر/DC30V | |||||
| روی مقاومت | نقطه سرعت بالا 0.3Ω مقدار معمولی (حداکثر 0.6Ω) | |||||
| زمان پاسخگویی | خاموش → روشن | سرعت بالا: 10 us پایین / 10 میلی آمپر بالا (DC5 ~ 24V) | ||||
| معمول: 0.2 میلیثانیه زیر/200 میلیآمپر بالا (DC24V) | ||||||
| روشن → خاموش | سرعت بالا: 10 us پایین / 10 میلی آمپر بالا (Dc5 ~ 24V) | |||||
| معمول: 0.2ms زیر/200mAabove (DC24V) | ||||||
| جداسازی حلقه | جداسازی اپتوکوپلر | |||||
| نمایش اقدامات خروجی | زمانی که کوپلر اپتوکوپلر روشن می شود، LED روی پنل روشن می شود | |||||
| فاصله انتقال ماسک | 500M (خروجی مشترک) | |||||
| فاصله انتقال بدون نقاب | 150M (خروجی مشترک) | |||||
منابع جزء نرم افزاری
| مورد | عملکرد | |||
| حالت کنترل عملیاتی | روش اجرای مکرر برنامه های ذخیره شده (LSl اختصاصی) با تابع وقفه | |||
| حالت کنترل ورودی/خروجی | حالت پردازش دسته ای (هنگام اجرای دستور END)، دستورالعمل تازه سازی ورودی و خروجی، عملکرد ضبط پالس | |||
| زبان برنامه نویسی | حالت پله ای حالت نماد رله (می توان با SFC نشان داد) | |||
| ساعت بیدرنگ | عملکرد ساعت | ساخت در 2000-2099، خطای سالانه بیش از 5 دقیقه / 25 درجه سانتیگراد نیست | ||
| حافظه برنامه | حداکثر ظرفیت حافظه | مرحله 32000 را می توان با پارامترها تنظیم کرد، نظرات را نوشت و ثبت فایل ها را در حافظه برنامه انجام داد | ||
| ظرفیت حافظه داخلی/مدل | حافظه 32000 Step/آرAM، محافظت شده با رمز عبور | |||
| تابع را در RUN بنویسید | خیر | |||
| نوع دستورالعمل | آموزش اولیه | 27 نوع دستورالعمل کنترل متوالی، 2 نوع دستورالعمل نمودار پله پله | ||
| دستورالعمل برنامه | 218 نوع 497 نوع | |||
| حسابی سرعت پردازش | دستور پایه | 0.065μs/دستورالعمل | ||
| شماره ورودی/خروجی | تعداد نقاط ورودی برای استفاده طولانی | 256 امتیاز | مجموع نقاط ورودی و خروجی از 256 امتیاز تجاوز نمی کند | |
| تعداد نقاط خروجی برای استفاده طولانی | 256 امتیاز | |||
| رله ورودی-خروجی | رله ورودی | 256 امتیاز | ورودی و خروجی کل 256 امتیاز | |
| رله خروجی | 256 امتیاز | |||
| رله کمکی | مشترک | M0~M7679 | 7680 امتیاز | مشترک/retention Settings can be changed through parameters |
| حفظ | M500 ~ M1023 | امتیاز 524 | ||
| ایالت | مشترک | S0~S4095 | 4096 امتیاز | مشترک/retention Settings can be changed through parameters |
| حفظ | S500~S999 | 500 امتیاز | مشترک/retention Settings can be changed through parameters | |
| تایمر | نوع 100ms | T0 ~ T199 | 200 امتیاز | 0.1 ~ 3276.7 ثانیه |
| نوع 10ms | T200 ~ T245 | 46 امتیاز | 0.01 ~ 327.67 ثانیه | |
| 1 میلی ثانیه نوع تجمعی | T246 ~ T249 | 4 امتیاز | 0.001~32.767S | |
| 100ms نوع تجمعی | T250 ~ T255 | 6 امتیاز | 0.1 ~ 3276.7 ثانیه | |
| نوع 1ms | T256 ~ T511 | 256 امتیاز | ||
| شمارنده | افزایش عمومی | C0~C99 | 100 امتیاز | 0.001 ~ 32.767 ثانیه |
| (16 بیتی) [قابل تغییر] | مشترک/retention Settings can be changed through parameters | |||
| حفظ increasing (16-bit) [قابل تغییر] | C100 ~ C199 | 100 امتیاز | ||
| مشترک duplexing | C200 ~ C219 | 20 امتیاز | مشترک/retention Settings can be changed through parameters | |
| (32 بیت) [قابل تغییر] | ||||
| حفظ duplexing (32 bit) [قابل تغییر] | C220 ~ C255 | 36 امتیاز | ||
| ثبت داده ها | مشترک | D0~D7999 | 8000 امتیاز | مشترک/retention Settings can be changed through parameters |
| حفظ | D200~511 | 312 امتیاز | ||
| ثبت گسترش | کنترل اصلی | P0~P1023 | 1024 امتیاز | دستور CJ، دستور CALL استفاده شده است |
| پونتر | کنترل اصلی | نه ~ N7 | 8 امتیاز | دستور MC استفاده شده است |
| لانه | کنترل اصلی | 16 بیت | -32,768~ 32,767 | |
| ایالت | 10 عدد اعشاری (K) | 32 بیت | -2,147,483,648~ 2,147,483,647 | |
| 16 عدد هگزادسیمال (H) | 16 بیت | 0~FFFF | ||
| 32 بیت | 0~FFFFFFFF | |||
| عدد واقعی (E) | 32 بیت | -3.40×10-38 ~-1.17×10-38، 1.17×10-38 ~3.40x1038 | ||
| رشته کاراکتر ("") | رشته کاراکتر | با کاراکترهای """ مشخص کنید. حداکثر 32 کاراکتر نیمه گوشه را می توان در یک ثابت در یک دستورالعمل استفاده کرد | ||
شمارنده سرعت بالا
| ورودی توزیع | شمارنده تک فاز | شمارنده فاز Aب | |||||
| C235 | C236 | C237 | C243 | C244 | C251 | C252 | |
| X0 | U/D | | | U/D | | A | A |
| X1 | | U/D | | R | | B | B |
| X2 | | | U/D | | U/D | R | |
| X3 | | | | | R | |
|
