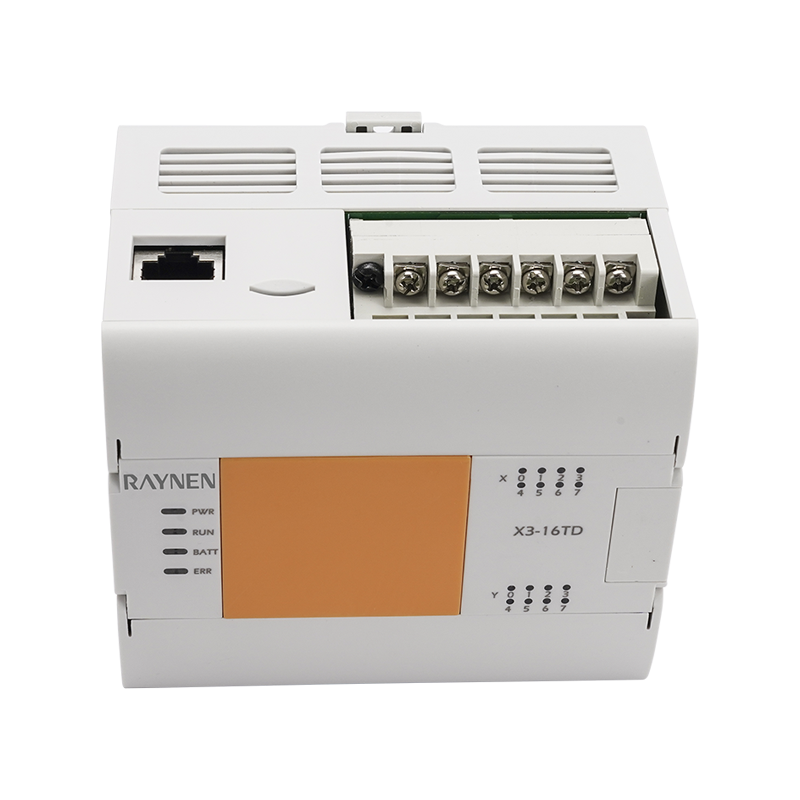

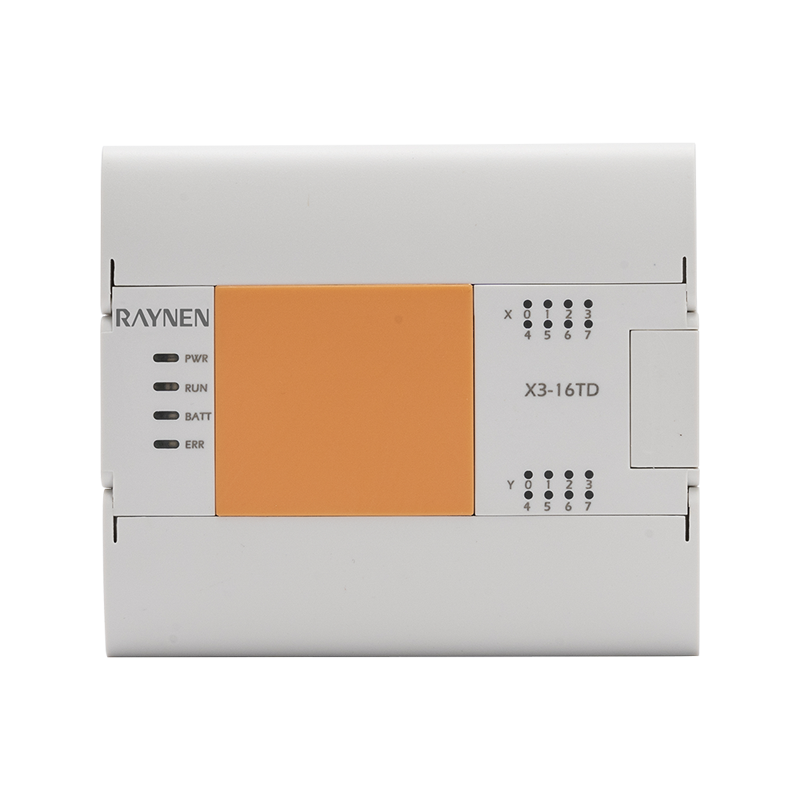

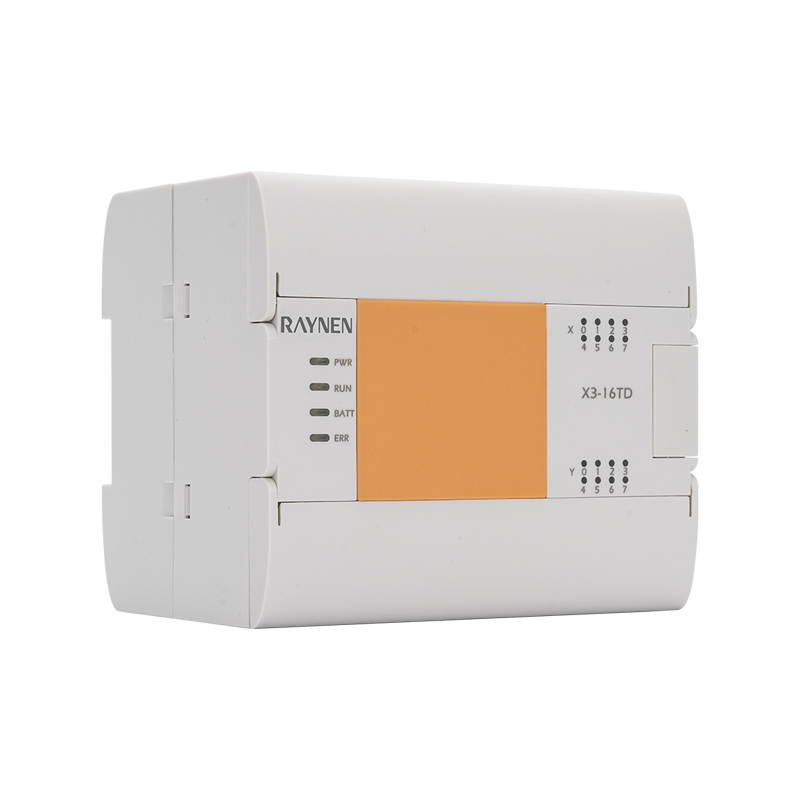

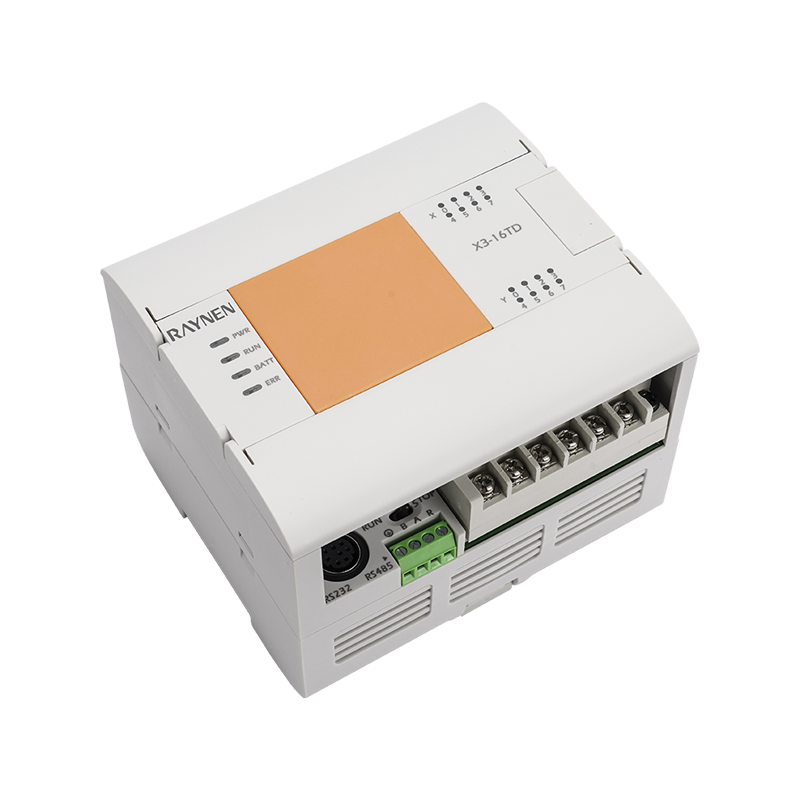

خلاصه محصول
| | • با خروجی پالس پرسرعت 2-6 محور، شمارش پرسرعت، درون یابی خطی و درون یابی قوس الکتریکی و سایر عملکردهای کنترل حرکت؛ • ساعت بیدرنگ، دادههای برق برای همیشه ذخیره میشود. • حداکثر ۷ ماژول قابل افزایش است. |
مزیت
| | | | |
| رابط | ورودی/خروجی | کارت توسعه | برد BD |
| پورت شبکه یکپارچه RS232/485 | شمارنده پر سرعت 3-8 کانال 2-6 محور 200K پالس سرعت بالا | حداکثر 7 ماژول گسترش یافته است | پشتیبانی از 1 برد BD |
نامگذاری مدل
اندازه محصول (واحد: میلی متر)
| |
|
پارامتر
| مورد | مشخصات برق | ||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | |
| مصرف برق | 10 وات | 12 وات | 12 وات | 13 وات | 14 وات |
| ولتاژ برق | DC24V | ||||
| محدوده ولتاژ | DC 20.4 ~ 28.8 ولت | ||||
| زمان قطع برق آنی را در نظر بگیرید | برای قطع برق گذرا زیر 5 میلی ثانیه، عملیات ادامه خواهد داشت | ||||
| فیوز برق | 60 ولت 2 آمپر | ||||
| جریان ضربه ای | 12 آمپر، 0.5 میلی ثانیه کمتر/28.8 ولت DC | ||||
| برق داده شده DC24V | 300 میلی آمپر زیر | ||||
| توان داخلی DC5V | 800 میلی آمپر زیر | ||||
| مورد | مشخصات برق | |||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | ||
| شماره ورودی | 8 | 14 | 16 | 24 | 36 | |
| شماره پر سرعت | تک فاز 200 کیلوهرتز [3 عدد] فاز الفب 100 کیلوهرتز [3 عدد] | تک فاز 200 کیلوهرتز [4 عدد]، فاز الفب 100 کیلوهرتز [4 عدد] | تک فاز 200 کیلوهرتز [8 عدد] فاز الفب 100 کیلوهرتز [4 عدد] | |||
| نوع ورودی | نوع سینک/نوع منبع | |||||
| ولتاژ سیگنال ورودی | نوع منبع DC: DC20.4V~28.8V | |||||
| امپدانس ورودی | X0-X5 | 3.3K | ||||
| X6-X7 | 5.6 هزار | 3.3K | ||||
| X10 بالا | - | 5.6 هزار | ||||
| در جریان اندوکتانس ورودی | X0-X5 | 5 میلی آمپر بالا | ||||
| X6-X7 | 4 میلی آمپر | 5 میلی آمپر بالا | ||||
| X10 بالا | - | 4 میلی آمپر above | ||||
| OFF جریان اندوکتانس ورودی | 1 میلی آمپر بالا | |||||
| زمان پاسخگویی ورودی | ＜4.5 میلیثانیه | |||||
| فرم سیگنال ورودی | بدون ورودی تماس ولتاژ | |||||
| ورودی سینک: ترانزیستور کلکتور باز NPN | ||||||
| ورودی منبع: ترانزیستور جمع کننده باز PNP | ||||||
| جداسازی حلقه ورودی | جداسازی اپتوکوپلر | |||||
| نمایش اقدامات ورودی | زمانی که کوپلر اپتوکوپلر روشن می شود، LED روی پنل روشن می شود | |||||
| مورد | مشخصات برق | |||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | ||
| شماره خروجی | 8 | 10 | 16 | 16 | 24 | |
| فرکانس پالس (حداکثر) | تک پایانی 2 محور 200K | تک سر 4 محور 200K | تک پایانی 6 محور 200K | |||
| نوع خروجی | خروجی ترانزیستور / تخلیه | |||||
| منبع تغذیه خارجی | DC5~30V | |||||
| حداکثر بار | بار مقاومتی | 0.5الف/way | ||||
| بار القایی | 12 وات/DC24V | |||||
| بار لامپ | 5W/DC24V | |||||
| بار متوسط | 5 میلی آمپر (DC5~24V) | |||||
| زمان پاسخگویی | خاموش → روشن | سرعت بالا: 5μs زیر/10mالف بالاتر (DC5 ~24V) | ||||
| معمول: 0.2 میلیثانیه زیر/200 میلیآمپر بالا (DC24V) | ||||||
| روشن → خاموش | سرعت بالا: 5μs زیر/10mالف بالاتر (DC5 ~24V) | |||||
| معمول: 0.2 میلیثانیه زیر/200 میلیآمپر بالا (DC24 ولت) | ||||||
| جداسازی حلقه | جداسازی اپتوکوپلر | |||||
| نمایش اقدامات خروجی | زمانی که کوپلر اپتوکوپلر روشن می شود، LED روی پنل روشن می شود | |||||
منابع جزء نرم افزاری
| مورد | عملکرد | |
| رله ورودی X | 256 امتیاز | X0~X377 |
| رله خروجی Y | 256 امتیاز | Y0~Y377 |
| رله کمکی M | 7680 امتیاز | M0 ~ شروع ضامن (منطقه غیر نگهدارنده را خاموش کنید) |
| شروع قفل ~ انتهای قفل (تنظیم ناحیه نگه داشتن برق، Max M1023) | ||
| پایان قفل ~M7679 (منطقه نگه داشتن برق ثابت) | ||
| رله کمکی ویژه اسM | امتیاز 512 | اسM8000~اسM8511 |
| رله وضعیت اس | 4096 امتیاز | S0~S4095 |
| تایمر T | 200 امتیاز | T0~T199 (پایه زمانی 100 میلیثانیه) |
| T192~T199 (تخصص زیر روال) | ||
| 46 امتیاز | T200~T245 (پایه زمانی 10 میلی ثانیه) | |
| 4 امتیاز | T246~T249 (1ms نوع تجمعی) | |
| 6 امتیاز | T250~T255 (نوع تجمعی 100 میلیثانیه) | |
| 256 امتیاز | T256~T511 (پایه زمانی 1 میلی ثانیه) | |
| شمارنده 16 بیتی | 200 امتیاز | C0 ~ C199 |
| شمارنده 32 بیت | 56 امتیاز | C200 ~ C234 |
| شمارنده سرعت بالا | - | C235 ~ C255 |
| ثبت داده D | 8000 امتیاز | D0~D7999 |
| ثبت داده های ویژه SD | امتیاز 512 | SD8000~SD8511 |
| ثبت فهرست | 16 امتیاز | V0~V7، Z0~Z7 |
| ثبت گسترش | 32768 امتیاز | آر0~آر32767 |
| اشاره گر | 4096 امتیاز | P0~P4095 |
| قطع شد | 6 امتیاز | I00*~I50* وقفه ورودی |
| 3 امتیاز | I6**~I8** قطع زمان | |
| 6 امتیاز | I010~I060 وقفه شمارنده سرعت بالا | |
| کنترل استاد با تودرتو | 8 امتیاز | N0~N7 |
| K ثابت | - | محدوده 16 بیتی: -32768~ 32767، محدوده 32 بیتی: -2147483648~ 2147483647 |
| ثابت H | - | محدوده 16 بیتی: 0~FFFF، محدوده 32 بیتی: 0~FFFFFFFF |
| عدد واقعی (E) | - | -3.40×10-38~ -1.17×10-38، 1.17x10-38~3.40×1038 |
| رشته کاراکتر | - | حداکثر طول یک نویسه نیمه گوشه قاب شده با " " 32 نویسه است |
شمارنده سرعت بالا
| ورودی توزیع | شمارنده تک فاز | شمارنده فاز Aب | شمارنده فاز Aب | ||||||||||||||||||
| C235 | C236 | C237 | C238 | C239 | C240 | C241 | C242 | C243 | C244 | C245 | C246 | C247 | C248 | C249 | C250 | C251 | C252 | C253 | C254 | C255 | |
| X0 | U/D | | | | | | | | U/D | | | U | | | U | | A | A | | | |
| X1 | | U/D | | | | | | | آر | | | D | | | D | | B | B | | | |
| X2 | | | U/D | | | | | | | U/D | | | U | | آر | | آر | | A | | |
| X3 | | | | U/D | | | | | | آر | | | D | | S | | | | B | | |
| X4 | | | | | U/D | | | | | S | | | | U | | U | | | | A | |
| X5 | | | | | | U/D | | | | | U/D | | | D | | D | | | | B | |
| X6 | | | | | | | U/D | | | | آر | | | | | آر | | | | | A |
| X7 | | | | | | | | U/D | | | S | | | | | S | | | | | B |
