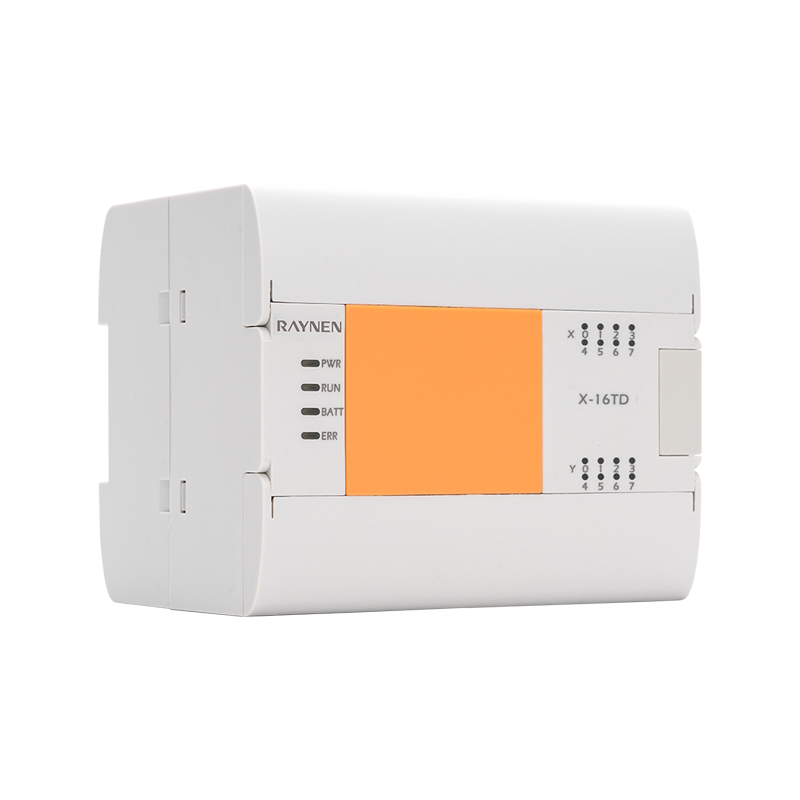

خلاصه محصول
| | • با پردازش کارآمد داده، سه شمارش با سرعت بالا و عملکردهای دیگر • ساعت بیدرنگ، دادههای برق برای همیشه ذخیره میشود • از یک برد BD پشتیبانی کنید و حداکثر تا ۷ ماژول را گسترش دهید |
مزیت
| | | | |
| رابط | ورودی/خروجی | کارت توسعه | برد BD |
| پورت شبکه یکپارچه RS232/485 | شمارنده سرعت بالا 3 طرفه | حداکثر 7 ماژول گسترش یافته است | پشتیبانی از 1 برد BD |
نامگذاری مدل

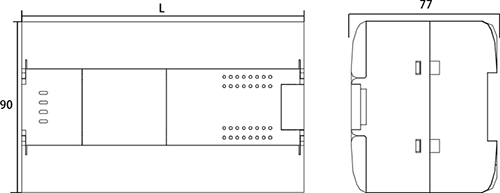

اندازه محصول (واحد: میلی متر)
| |
|
پارامتر
| مورد | مشخصات برق | |||||
| XE-16آرالف | XE-24آرالف | XE-32آرالف | XE-40آرالف | XE-60آرA | ||
| مصرف برق | 10 وات | 12 وات | 12 وات | 113 وات | 14 وات | |
| ولتاژ کاری | حداقل ارزش | 100VAسی | ||||
| ارزش متوسط | 220 VAC | |||||
| حداکثر مقدار | 240VAC | |||||
| ولتاژ ورودی را محدود کنید | AC 85V~AC100V، AC 240V~AC264V | |||||
| زمان قطع برق آنی را در نظر بگیرید | برای قطع برق گذرا زیر 5 میلی ثانیه، عملیات ادامه خواهد داشت | |||||
| فیوز برق | 60 ولت 2 آمپر | |||||
| جریان ضربه ای | 12 آمپر، 0.5 میلی ثانیه کمتر/28.8 ولت DC | |||||
| برق داده شده DC24V | 300 میلی آمپر زیر | |||||
| توان داخلی DC5V | 800 میلی آمپر زیر | |||||
| مورد | مشخصات برق | |||||
| XE-16آرالف | XE-24آرالف | XE-32آرالف | XE-40آرالف | XE-60آرA | ||
| شماره ورودی | 8 | 14 | 16 | 24 | 36 | |
| شمارنده سرعت بالا | تک فاز 200 کیلوهرتز [3 عدد]؛ فاز Aب 100 کیلوهرتز [3 عدد] | |||||
| نوع ورودی | PNP/NPN | |||||
| ولتاژ سیگنال ورودی | نوع منبع DC: DC20.4V~28.8V | |||||
| امپدانس ورودی | X0-X5 | 3.3K | ||||
| X6-X7 | 5.6 هزار | 3.3K | ||||
| X10 بالا | - | 5.6 هزار | ||||
| در جریان اندوکتانس ورودی | X0-X5 | 5 میلی آمپر بالا | ||||
| X6-X7 | 4 میلی آمپر | 5 میلی آمپر بالا | ||||
| X10 بالا | - | 4 میلی آمپر بالا | ||||
| OFF جریان اندوکتانس ورودی | 1 میلی آمپر بالا | |||||
| زمان پاسخگویی ورودی | ＜4.5 میلیثانیه | |||||
| فرم سیگنال ورودی | بدون ورودی تماس ولتاژ | |||||
| ورودی سینک: ترانزیستور کلکتور باز NPN | ||||||
| ورودی منبع: ترانزیستور جمع کننده باز PNP | ||||||
| جداسازی حلقه ورودی | جداسازی اپتوکوپلر | |||||
| نمایش اقدامات ورودی | زمانی که کوپلر اپتوکوپلر روشن می شود، LED روی پنل روشن می شود | |||||
| مورد | مشخصات برق | ||||
| XE-16آرالف | XE-24آرالف | XE-32آرالف | XE-40آرالف | XE-60آرA | |
| شماره خروجی | 8 | 10 | 16 | 16 | 24 |
| نوع خروجی | تماس خشک | ||||
| ولتاژ نامی | 220 VAC | ||||
| محدوده ولتاژ | 5~30VDC 5~250VAC | ||||
| جریان افزایشی (حداکثر) | 5A 4s 10% چرخه وظیفه | ||||
| جریان نامی در هر نقطه (حداکثر) | 2A | ||||
| بار لامپ [حداکثر] | 30W DC/200W AC | ||||
| زمان پاسخگویی (24V,2K بار) | 10 میلیثانیه | ||||
| روی مقاومت [نقطه اتصال] | 0.22 (حداکثر هنگام جدید) | ||||
| فرکانس پالس [حداکثر] | 1 هرتز | ||||
| چرخه زندگی مکانیکی | 10000000 (بدون بار) | ||||
| تماس با زندگی | 100000 (بار امتیازی) | ||||
| سپر | 500 متر (خروجی معمولی) | ||||
| سپر کردن | 150 متر (خروجی معمولی) | ||||
منابع جزء نرم افزاری
| نام | محتوا | نوع جزء نرم | محتوا |
| X | 256 امتیاز | عنصر بیت | X0~X377 |
| Y | 256 امتیاز | عنصر بیت | Y0~Y377 |
| م | 7680 امتیاز | عنصر بیت | م0~M7679 |
| اس ام | 512 امتیاز | عنصر بیت | اس ام8000~SM8511 |
| اس | 4096 امتیاز | عنصر بیت | اس0~S4095 |
| V | 8 امتیاز | عنصر کلمه | V0 ~ V7 |
| ز | 8 امتیاز | عنصر کلمه | ز0~Z7 |
| تی | 512 امتیاز | عنصر کلمه | تی0~T511 |
| C | 200 امتیاز | عنصر کلمه 16 بیتی | C0 ~ C199 |
| C (32 بیت) | 56 امتیاز | عنصر کلمه 32 بیتی | C200 ~ C255 |
| D | 8000 امتیاز | عنصر کلمه | D0~D7999 |
| اسD | 512 امتیاز | عنصر کلمه | اسD8000~SD8511 |
| R | 32768 امتیاز | عنصر کلمه | R0~R32767 |
| وقفه ورودی | 8 امتیاز | | I00*~I07* |
| تیimer interrupt | 3 امتیاز | | I6**~I8** |
| وقفه شمارنده | 6 امتیاز | | I010~I060 |
| مaster control with nesting | 8 امتیاز | | N0~N7 |
| اشاره گر P | 4096 امتیاز | | P0~P4095 |
| ثابت K | | | محدوده 16 بیتی: -32768 ~ 32767 |
| | | زنگ 32 بیتی | |
| | | -2147483648~ 2147483647 | |
| ثابت H | | | محدوده 16 بیتی: 0 ~ FFFF |
| | | زنگ 32 بیتیe: 0~FFFFFFFF | |
| عدد واقعی (E) | | | -3.40×10-38~ -1.17×10-38 ، 1.17x10-38~3.40×1038 |
| رشته کاراکتر | | | یک نویسه نیمه گوشه قاب شده توسط " "، با حداکثر 32 نویسه |
شمارنده سرعت بالا
| ورودی توزیع | شمارنده تک فاز | شمارنده فاز Aب | شمارنده فاز Aب | |||||||||||||
| C235 | C236 | C237 | C238 | C239 | C240 | C243 | C244 | C246 | C247 | C248 | C249 | C251 | C252 | C253 | C254 | |
| X0 | U/D | | | | | | U/D | | U | | | U | A | A | | |
| X1 | | U/D | | | | | R | | D | | | D | B | B | | |
| X2 | | | U/D | | | | | U/D | | U | | R | R | | A | |
| X3 | | | | U/D | | | | R | | D | | اس | | | B | |
| X4 | | | | | U/D | | | اس | | | U | | | | | A |
| X5 | | | | | | U/D | | | | | D | | | | | B |
