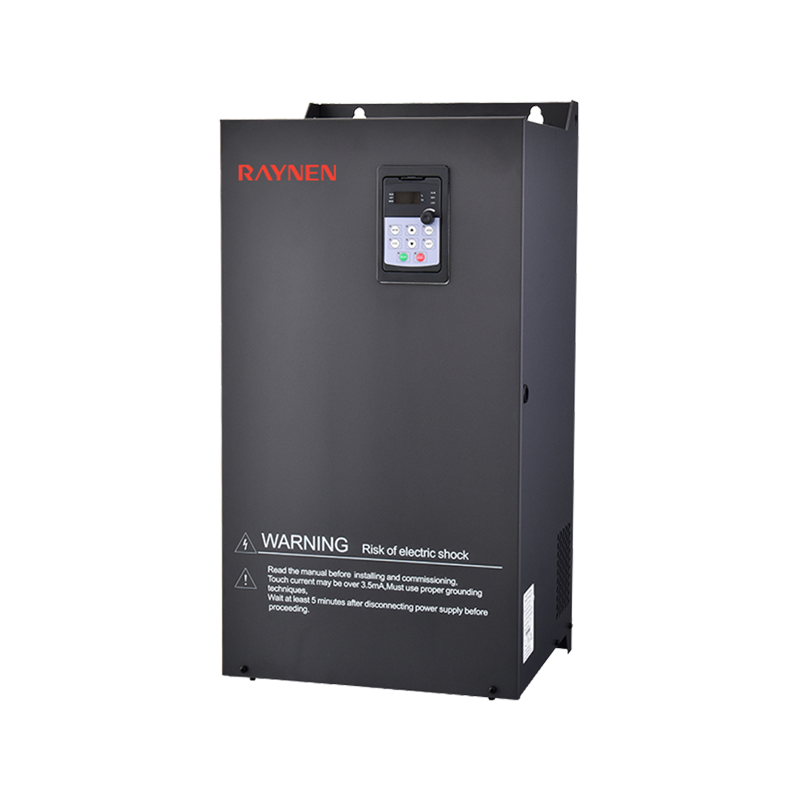

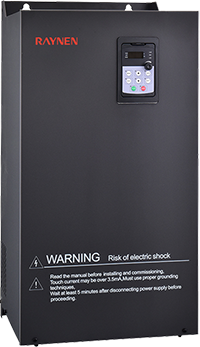

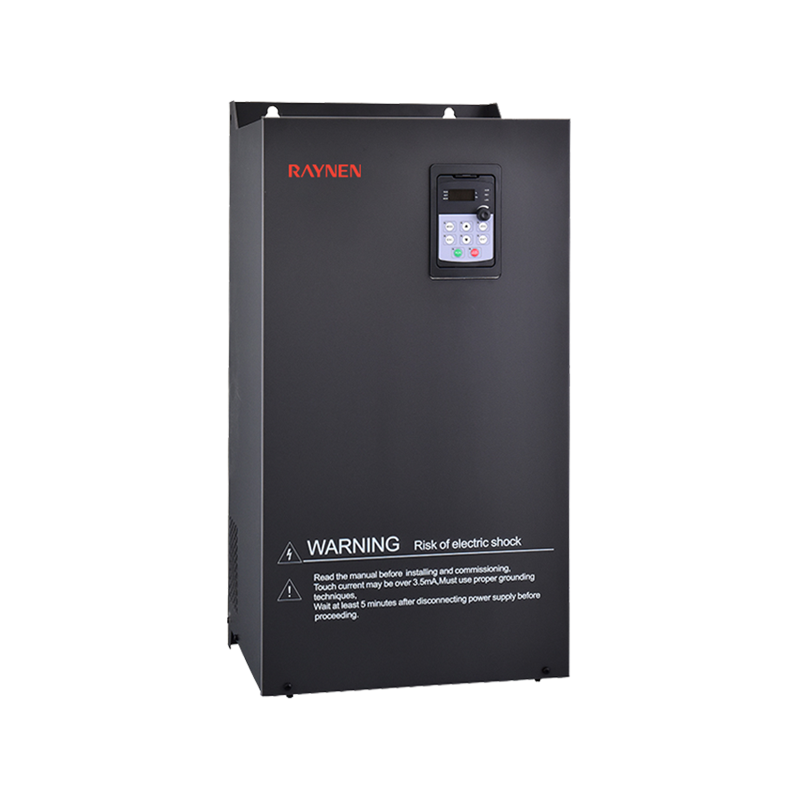

380 ولت 250 (280) - 315 (355) کیلو وات VFD

پارامتریک

مدل

RVE21-T3-250G/280P ~ RVE21-T3-315G/355P

ولتاژ

380 ولت

توان نامی (کیلو وات)

250/280/315/355

جریان ورودی نامی (A)

485/545/610/665

جریان خروجی نامی (A)

480/530/600/650

ابعاد (میلی متر)

1100*480*405

اندازه نصب (میلی متر)

1078*320

مدل اینورتر

دستگاه نوع G (بار سنگین)

دستگاه نوع P (بار سبک)

ابعاد (میلی متر)

اندازه نصب (میلی متر)

جریان ورودی نامی (A)

جریان خروجی نامی (A)

قدرت نامی (کیلووات)

جریان ورودی نامی (A)

جریان خروجی نامی (A)

قدرت نامی(kW)

اچ

دبلیو

D

اچ1

دبلیو1

دیافراگم

RVE21-S2-0R4

6.3

2.5

0.4

-

-

-

170

81

142

161

64.5

Φ5

RVE21-S2-0R7

11.5

5

0.75

-

-

-

RVE21-S2-1R5

15.7

7

1.5

-

-

-

RVE21-S2-2R2

27

10

2.2

-

-

-

مدل اینورتر

دستگاه نوع G (بار سنگین)

دستگاه نوع P (بار سبک)

ابعاد (میلی متر)

اندازه نصب (میلی متر)

من در (الف)

من بیرون (الف)

دارای رتبه P

(کیلووات)

من در (الف)

من بیرون (الف)

دارای رتبه P

(کیلووات)

اچ

دبلیو

D

اچ1

دبلیو1

دیافراگم

RVE21-T3-0R4G/0R7P

2.1

1.5

0.4

3.6

2.6

0.75

170

81

142

161

64.5

Φ5

RVE21-T3-0R7G/1R5P

3.6

2.6

0.75

6.4

4.1

1.5

RVE21-T3-1R5G/2R2P

6.4

4.1

1.5

8.7

5.5

2.2

RVE21-T3-2R2G/3P

8.7

5.5

2.2

10.9

6.9

3

145

107

160

135

95

Φ5

RVE21-T3-3G/4P

10.9

6.9

3

14

9.5

4

RVE21-T3-4G/5R5P

14

9.5

4

20.7

12.6

5.5

200

138

145

188

124

Φ5

RVE21-T3-5R5G/7R5P

20.7

12.6

5.5

26.5

18.5

7.5

RVE21-T3-7R5G/11P

26.5

18.5

7.5

36.6

25

11

232

153

170

220

139

Φ5

RVE21-T3-11G/15P

36.6

25

11

40

32

15

RVE21-T3-15G/18P

40

32

15

47

38

18.5

327

168

185.6

313

120

Φ9

RVE21-T3-18G/22P

47

38

18.5

56

45

22

RVE21-T3-22G/30P

56

45

22

70

60

30

335

200

195

321

140

Φ9

RVE21-T3-30G/37P

70

60

30

80

75

37

410

260

214

396

180

Φ9

RVE21-T3-37G/45P

80

75

37

94

92

45

RVE21-T3-45G/55P

94

92

45

128

115

55

520

288

236

500

200

Φ11

RVE21-T3-55G/75P

128

115

55

160

150

75

560

305

300

543

200

Φ11

RVE21T3-75G/90P

160

150

75

190

180

90

600

310

310

583

240

Φ11

RVE21-T3-90G/110P

190

180

90

225

215

110

RVE21-T3-110G/132P

225

215

110

265

260

132

RVE21-T3-132G/160P

265

260

132

310

305

160

720

355

345

698

240

Φ13

RVE21-T3-160G/185P

310

305

160

355

350

185

RVE21-T3-185G/200P

355

350

185

385

380

200

RVE21-T3-200G/220P

385

380

200

430

425

220

920

480

390

898

320

Φ13

RVE21-T3-220G/250P

430

425

220

485

480

250

RVE21-T3-250G/280P

485

480

250

545

530

280

1100

480

405

1078

320

Φ13

RVE21-T3-280G/315P

545

530

280

610

600

315

RVE21-T3-315G/355P

610

600

315

665

650

355

RVE21-T3-355G

665

650

355

-

-

-

1100

650

465

1060

350

Φ17

RVE21-T3-400G

785

725

400

-

-

-

RVE21-T3-500G

890

860

500

-

-

-

RVE21-T3-560G

950

950

560

-

-

-

2200

1100

800

943

665

Φ16

RVE21-T3-630G

1100

1100

630

-

-

-

RVE21-T3-710G

1280

1280

710

-

-

-

2200

1400

800

1100

665

Φ16

RVE21-T3-800G

1380

1380

800

توابع اصلی برنامه

افزایش گشتاور در فرکانس پایین

از طریق تقویت ولتاژ و افزایش گشتاور، گشتاور فرکانس پایین کنترل V/F و کنترل بردار بدون سنسور سرعت را می توان حدود 0.1٪ تا 30.0٪ افزایش داد.

منحنی V/F

نوع خطی، نوع چند نقطه ای

منحنی شتاب/کاهش سرعت

شتاب و شتاب خطی یا S شکل: سه گروه زمان شتاب و کاهش سرعت: محدوده زمانی شتاب و کاهش سرعت: 0-3200 ثانیه

تنظیم خودکار ولتاژ (AVR)

دبلیوhen the grid voltage changes, it can automatically keep the output voltage constant

PID داخلی

سیستم کنترل حلقه بسته که می تواند به راحتی کنترل فرآیند را تحقق بخشد

ترمز DC

ترمز DC range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100%

کنترل دویدن

موتور را می توان بلافاصله راه اندازی و متوقف کرد. محدوده تنظیم فرکانس دویدن: 0.0-20.0 هرتز. حالت توقف حرکتی: کاهش سرعت / ترمز آزاد / DC

پرش فرکانس

سه نقطه فرکانس پرش و محدوده فرکانس پرش مربوطه را می توان برای جلوگیری از کارکرد اینورتر در این باند فرکانسی تنظیم کرد.

چند سرعته

تا 15 را می توان از طریق 4 پورت ورودی منطقی = فرکانس عملیاتی تنظیم کرد

جمع بندی ورودی

از نتیجه عملیات جبری 2 ورودی آنالوگ به عنوان تنظیم فرکانس استفاده کنید و تنظیم فرکانس را انعطاف پذیرتر کنید.

جابجایی بین 2 مجموعه از پارامترهای موتور

دو مجموعه از پارامترهای موتور را می توان آزادانه تنظیم کرد و سوئیچ کرد تا با موتور هدایت شده فعلی مطابقت داشته باشد

حفاظت از اینورتر

حفاظت از افت فاز ورودی/خروجی، تشخیص زیر بار، حفاظت از گشتاور بیش از حد، حفاظت در برابر ولتاژ، حفاظت از اضافه ولتاژ، حفاظت از جریان اضافه، حفاظت از گرمای بیش از حد، حفاظت از اتصال کوتاه فاز به فاز

حفاظت موتور

حفاظت حرارتی موتور، محدودیت جریان موتور، اضافه بار موتور، اتصال کوتاه موتور

ویژگی های الکتریکی

ولتاژ ورودی

AC سه فاز، 380-480 ولت، 50/60 هرتز یا تک فاز، 200-240 ولت، 50/60 هرتز

ولتاژ خروجی

ولتاژ ورودی 0-100٪، 0.5Hz-400Hz

حالت کنترل

گشتاور ثابت V/F، بار دوم V/F، کنترل برداری بدون سنسور، حالت صرفه جویی در انرژی

فرکانس سوئیچینگ

1.5kHz-12kHz

عملکرد تنظیم فرکانس سوئیچینگ خودکار را می توان تنظیم کرد: هنگامی که دما افزایش می یابد، فرکانس سوئیچینگ به طور خودکار کاهش می یابد

دبلیوhen the temperature returns to normal, the switching frequency returns to the initial value

قابلیت جریان بیش از حد

150% جریان خروجی نامی 60 ثانیه، 200% جریان خروجی نامی 2 ثانیه

سیگنال کنترل

سیگنال تنظیم فرکانس

پنل عملیات یکپارچه

سوئیچ غشایی (دکمه)، دکمه سرعت (پتانسیومتر)

سیگنال خارجی

تنظیمات UP/DOWN، ورودی آنالوگ، چند سرعته، پنل خارجی، ارتباط سریال

سیگنال کنترل شروع و توقف

پنل عملیات یکپارچه

دکمه های RUN، STOP

سیگنال خارجی

ترمینال ورودی منطقی، پنل خارجی، ارتباط سریال

مشخصات مدار کنترل

منبع تغذیه داخلی موجود است

10 ولت

24 ولت

10 ولتDC±5%, maximum current 10mA, for reference potentiometer

24 ولتDC±5%, maximum current 100mA, for logic input port

ورودی آنالوگ

AI1

ورودی آنالوگ ولتاژ: 0-5VDC یا 0-10VDC، امپدانس 30k است

ورودی آنالوگ فعلی: 0/4-20mADC، امپدانس 250Ω است

وضوح: تبدیل A/D 10 بیتی

تنظیم پیش فرض کارخانه: ورودی ولتاژ 0-5VDC

AI2

ورودی آنالوگ ولتاژ: 0-10VDC یا ورودی پروب PTC

وضوح: تبدیل A/D 10 بیتی

ورودی منطقی

LI1-LI8

منبع تغذیه 0-24VDC

منطق مثبت (منبع) و منطق منفی (سینک) اختیاری هستند و پیش فرض کارخانه منطق منفی است.

جلو، عقب، اجرا، بازنشانی خطا، چند سرعت و سایر 69 عملکرد اختیاری هستند

محصولات 220V 0.4kW-2.2kW و 380V 0.4kW-1.5kW فقط دارای 6 کانال هستند: LI1-LI6

AI1، AI2

ورودی معتبر اجباری

در اینورترهای زیر 11 کیلووات (شامل)، AI1 و AI2 را می توان به عنوان ورودی منطقی تنظیم کرد. F309 و F310 ورودی‌های معتبر اجباری هستند و عملکردهای پیکربندی آن‌ها همیشه در حین روشن شدن معتبر هستند.

خروجی آنالوگ

AO1، AO2

خروجی آنالوگ ولتاژ: 0-10VDC، حداقل امپدانس بار 470Ω است

خروجی آنالوگ فعلی: 0/4-20mA، حداکثر امپدانس بار 700Ω است

وضوح: 8 بیت

فرکانس خروجی، جریان خروجی، تنظیم سرعت، داده های خروجی سریال و سایر عملکردها اختیاری هستند

محصولات 220V 0.4kW-2.2kW و 380V 0.4kW-1.5kW تنها یک خروجی آنالوگ دارند، یعنی AO1

خروجی منطقی

LO، CLO

کلکتور باز، حداکثر جریان 100 میلی آمپر، حداکثر ولتاژ 30 VDC

خروجی منطقی یا خروجی پالس اختیاری است، تنظیم پیش فرض کارخانه خروجی منطقی است

فرکانس خروجی، جریان خروجی، تنظیم سرعت و سایر عملکردهای خروجی اختیاری است

خروجی رله

T1A، T1B، T1C

T2A، T2B، T2C

T1A به طور معمول باز، T1B به طور معمول بسته، نقطه مشترک T1C

T2A به طور معمول باز، T2B به طور معمول بسته، نقطه مشترک T2C

ظرفیت تماس: 5A@250VAC، 5A@30VDC

خطا، زنگ هشدار، رسیدن فرکانس تنظیم شده و سایر عملکردها اختیاری هستند

T1A به طور پیش فرض خطا، T2A پیش فرض عملکرد

محصولات 220V 0.4kW-2.2kW و 380V 0.4kW-1.5kW تنها 1 خروجی رله دارند، یعنی TA TB TC

ارتباط سریال

MODBUS-RTU، 2 سیم RS-485، رابط ترمینال

ویژگی های الکتریکی

حفاظت AC Drive

حفاظت از افت فاز ورودی، حفاظت از افت فاز خروجی، تشخیص زیر بار، حفاظت در برابر گشتاور بیش از حد، حفاظت در برابر ولتاژ، حفاظت در برابر ولتاژ بیش از حد، حفاظت در برابر جریان اضافه، حفاظت از گرمای بیش از حد، حفاظت از اتصال کوتاه فاز

حفاظت موتور

حفاظت حرارتی موتور، محدودیت جریان موتور، اضافه بار موتور، اتصال کوتاه موتور

ویژگی های الکتریکی

سطح حفاظت

IP20

رطوبت محیط

95% بدون تراکم یا تجمع آب

دبلیوorking/Storage temperature

-10 ~ 40 درجه سانتیگراد / -20 ~ 60 درجه سانتیگراد

ارتفاع

زیر 1000 متر

روش خنک کننده

خنک کننده هوای اجباری

محل نصب

داخلی
