خلاصه محصول

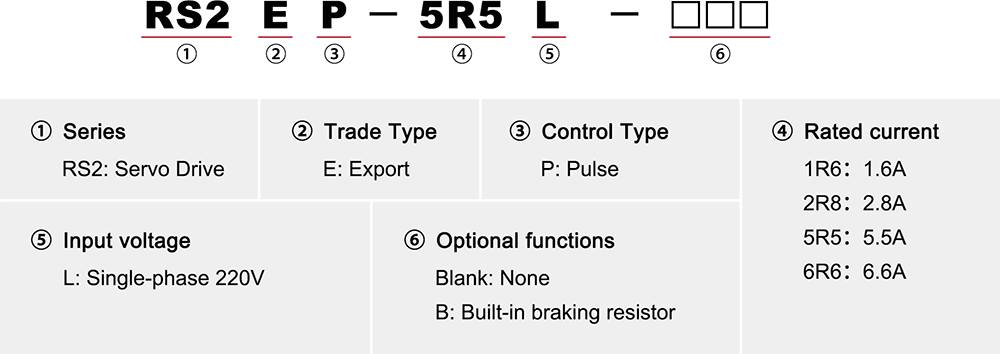

نامگذاری مدل

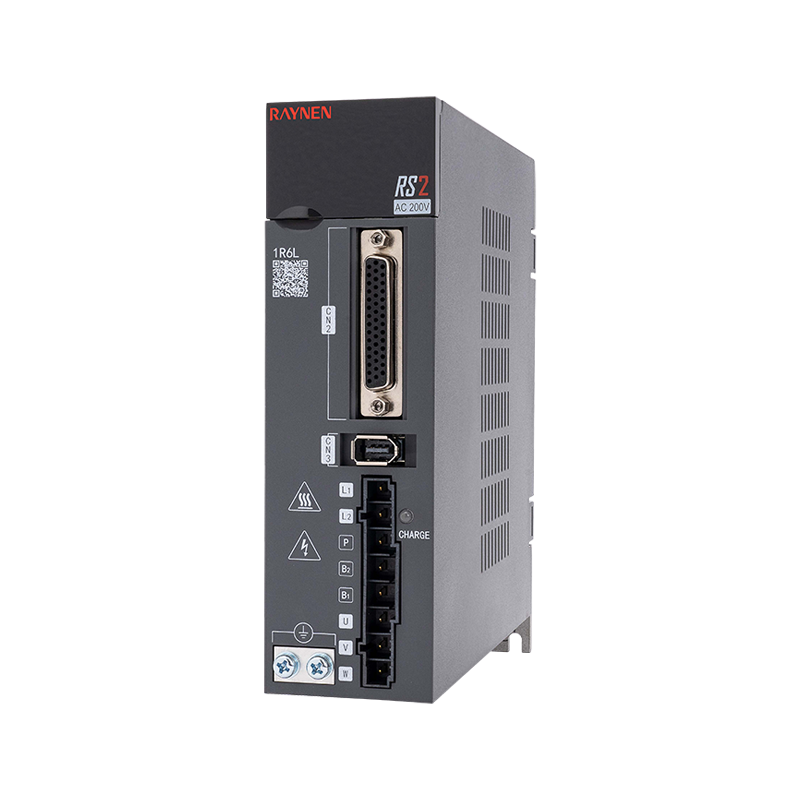

تعریف بندر
| | | ||
| سایز A | سایز B | ||
| خیر | نام | خیر | نام |
| 1 | - | 1 | - |
| 2 | مینی یو اس بی | 2 | مینی یو اس بی |
| 3 | CN2 | 3 | CN2 |
| 4 | CN3 | 4 | CN3 |
| 5 | L1، L2 | 5 | L1، L2 |
| 6 | ترمز | 6 | ترمز |
| 7 | U، V، W | 7 | U، V، W |
| 8 | پیچ زمین | 8 | پیچ زمین |
| 9 | شارژ | 9 | شارژ |
| 10 | CN4/CN5 | 10 | CN4/CN5 |
| توضیحات: ① -: نمایشگر دیجیتال هفت بخش ②mini USB: رابط RS232، متصل به کامپیوتر ③CN2: کانکتور سیگنال خروجی/ورودی، متصل به کنترل کننده قابل برنامه ریزی (PLC) یا I/O کنترل ④CN3: رابط رمزگذار، متصل به رمزگذار روی موتور سروو ⑤L1، L2: منبع تغذیه مدار اصلی، متصل به منبع تغذیه تک فاز (200~240VAC، منبع تغذیه 50/60Hz) ⑥ترمز: از مقاومت ترمز خارجی استفاده کنید ⑦U، V، W: خروجی درایو سرو، متصل به کانکتور برق موتور (U، V، W) ⑧پیچ زمین: به زمین برق و زمین موتور وصل کنید ⑨شارژ: چراغ نشانگر قدرت ⑩CN4/CN5: 485 پورت ارتباطی | |||
مشخصات برق
| مشخصات برق درایو 220 ولت تک فاز | |||||
| مورد | سایز A | سایز B | |||
| مدل | 1R6L | 2R8L | 5R5L | 6R6L | |
| ظرفیت منبع تغذیه [کیلو ولت آمپر] | 0.5 | 1 | 1.7 | 2 | |
| جریان خروجی پیوسته [Arms] | 1.6 | 2.8 | 5.5 | 6.6 | |
| حداکثر جریان خروجی لحظه ای [Arms] | 5.9 | 9.3 | 16.9 | 17 | |
| مدار اصلی | جریان ورودی پیوسته [Arms] | 2.4 | 5 | 8.7 | 11 |
| مدار اصلی power supply | تک فاز 200~240VAC, -15%~10%, 50/60Hz | ||||
| حلقه کنترل | منبع تغذیه مدار را کنترل کنید | منبع تغذیه شین، ورودی منبع تغذیه مشترک و اصلاح | |||
| از دست دادن قدرت | مدار اصلی power loss [W] | 30.5 | 41 | 60.8 | 66.2 |
| کنترل تلفات برق مدار [W] | |||||
| مقاومت ترمز | ترمز resistor function | اختیاری | |||
| مقدار مقاومت [Ω] | 50 | 50 | 50 | 50 | |
| ظرفیت [W] | 30 | 30 | 50 | 50 | |
| حداقل مقدار مقاومت مجاز خارجی [Ω] | 50 | 45 | 40 | 40 | |
| روش خنک کننده | خنک کننده طبیعی | خنک کننده هوا | |||
| سطح اضافه ولتاژ | OVC III | ||||
اندازه محصول
| سایز A | |||||||||||||||||
| |
| ||||||||||||||||
| سایز B | |||||||||||||||||
| |
| ||||||||||||||||
نمودار سیم کشی
توجه: شکل، نمودار سیمکشی سری RS2 تک فاز 220 ولت اندازه A/B را نشان میدهد. برای نمودار سیم کشی مدل های دیگر، لطفا با خدمات مشتری تماس بگیرید.
